DS-08P 25mA 16 पिन डुप्लेक्स 2.00 मिमी स्ट्रोक पिन हेडर कनेक्टर

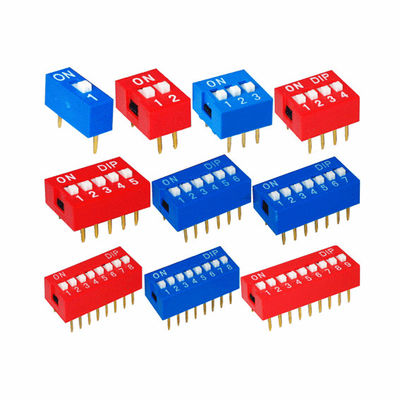

आपूर्ति डायल स्विच पिन DS-08P लाल और नीले रंग के सोने की चादर 8-बिट 16-पिन डुप्लेक्स लंबे जीवन और अच्छी गुणवत्ता के साथ

यांत्रिक गुण:

1ऑपरेशन बलः अधिकतम 8N

2पुश बटन स्ट्रोकः 2.00 मिमी
3सेवा तापमानः -20°C~+70°C

4भंडारण तापमानः -40°C~+85°C

विद्युत प्रदर्शनः

1विद्युत जीवनः 24 वीडीसी के वोल्टेज और 25 एमए के वर्तमान के तहत परीक्षण किया गया, 2000 बार आगे और पीछे जाने में सक्षम।
2. कम आवृत्ति वाले स्विचिंग के लिए नामित करंट: 100mA, 50VDC.
3. लगातार स्विचिंग के लिए नामित करंटः 25mA, प्रतिरोध वोल्टेजः 24VDC.
4संपर्क प्रतिबाधाः परीक्षण के बाद प्रारंभिक मूल्य अधिकतम 50 m Ω अधिकतम 100 m Ω
5इन्सुलेशन प्रतिरोधः न्यूनतम 100 एमओएम, 500 वीडीसी।

6संपीड़न शक्ति: 500VAC/1 मिनट
7ध्रुवों के बीच क्षमताः अधिकतम 5 पीएफ

8. लूपः एकल संपर्क एकल चयन

वेल्डिंग और सफाई प्रक्रिया:

1सुनिश्चित करें कि स्विच सभी संचालन के दौरान "बंद" स्थिति में है।
2हाथ से वेल्डिंगः 320°C पर तापमान को नियंत्रित करने के लिए 30 वाट के लोहे का उपयोग करें, और वेल्डिंग का समय लगभग 2 सेकंड है।
3. तरंग मिलाप: 3-5 सेकंड के लिए 250+5°C का मिलाप तापमान अनुशंसित है।
4सफाई प्रक्रियाः सफाई के लिए अल्ट्रासोनिक तरंग का प्रयोग किया जाता है, जिससे बेहतर परिणाम मिल सकते हैं।
भाप सफाई का प्रयोग करते समय तापमान 51°C से अधिक नहीं होना चाहिए।
