वोल्टेज और उसका काम

आपने शायद सुना होगा कि एक बैटरी या एक दीवार की आउटलेट में एक निश्चित संख्या हैवोल्टयह विद्युत की माप हैसम्भावितबैटरी, या दीवार आउटलेट से जुड़ा उपयोगिता ग्रिड द्वारा उत्पादित।

वे सभी वोल्ट वहाँ बैठे हैं और आपका उपयोग करने के लिए इंतजार कर रहे हैं, लेकिन एक पकड़ हैःबिजली के लिए किसी भी काम करने के लिए, यह स्थानांतरित करने में सक्षम होना चाहिए. यह एक तरह से एक उड़ा हुआ गुब्बारा की तरह है; यदि आप इसे चिपका, वहाँ हवा है कि वहाँ हैहो सकता हैअगर यह जारी किया जाता है कुछ करो, लेकिन यह वास्तव में कुछ भी नहीं करेगा जब तक आप इसे बाहर जाने.

गुब्बारे से बाहर निकलने वाली हवा के विपरीत, बिजली केवल उन सामग्रियों के माध्यम से बह सकती है जो बिजली का संचालन कर सकते हैं, जैसे तांबा तार। यदि आप एक तार को बैटरी या दीवार के आउटलेट से जोड़ते हैं (चेतावनीःएक दीवार के आउटलेट में वोल्टेज खतरनाक है, ऐसा मत करो!), आप बिजली का एक रास्ता दे रहे होंगे। लेकिन अगर तार किसी और चीज़ से जुड़ा नहीं है, तो आप बिजली को एक रास्ता दे रहे होंगे।बिजली कहीं नहीं जाएगी और फिर भी नहीं चलेगी.

बिजली को क्या गति देता है?विद्युत उच्च वोल्टेज से निम्न वोल्टेज में बहना चाहता है।यह बिल्कुल गुब्बारे की तरह हैः गुब्बारे में दबाव वाली हवा गुब्बारे के अंदर से (उच्च दबाव) गुब्बारे के बाहर (निम्न दबाव) बहना चाहती है।यदि आप एक उच्च वोल्टेज और एक कम वोल्टेज के बीच एक प्रवाहकीय पथ बनानेऔर अगर आप उस पथ में कुछ उपयोगी डालते हैं जैसे कि एक एलईडी, बहती बिजली आपके लिए कुछ काम करेगी, जैसे कि उस एलईडी को जला देना। हुज़्ज़ा!

तो, आप एक उच्च वोल्टेज और एक कम वोल्टेज कहाँ मिल सकता है? यहाँ कुछ पता करने के लिए वास्तव में उपयोगी हैःबिजली के प्रत्येक स्रोत के दो पक्ष होते हैं. आप इसे बैटरी पर देख सकते हैं, जिसमें दोनों छोरों पर धातु के ढक्कन होते हैं, या आपकी दीवार की आउटलेट जिसमें दो (या अधिक) छेद होते हैं।डीसी (सीधी धारा)वोल्टेज स्रोतों, इन पक्षों (अक्सर कहा जाता हैटर्मिनल) नामित हैंसकारात्मक(या ️+ ️), औरनकारात्मक(या ़-़)

बिजली के हर स्रोत के दो पक्ष क्यों होते हैं? यह संभावित के विचार पर वापस जाता है, और आपको बिजली के प्रवाह को प्राप्त करने के लिए एक वोल्टेज अंतर की आवश्यकता होती है। यह मूर्खतापूर्ण लगता है,लेकिन आप दो चीजों के अलग होने के बिना एक अंतर नहीं हो सकता. किसी भी बिजली की आपूर्ति में, सकारात्मक पक्ष नकारात्मक पक्ष की तुलना में एक उच्च वोल्टेज होगा, जो कि हम वास्तव में क्या चाहते हैं. वास्तव में जब हम वोल्टेज मापने,हम आमतौर पर कहते हैं कि नकारात्मक पक्ष 0 वोल्ट है, और सकारात्मक पक्ष कितना वोल्ट आपूर्ति प्रदान कर सकते हैं।

बिजली के स्रोत पंपों की तरह होते हैं, पंपों के हमेशा दो पक्ष होते हैं, एक आउटलेट जो कुछ बाहर निकालता है और एक इनलेट जो कुछ अंदर खींचता है। बैटरी और जनरेटर और सोलर पैनल एक ही तरह से काम करते हैं।उनके अंदर कुछ कड़ी मेहनत कर रहा है बिजली को आउटलेट की ओर ले जा रहा है (सकारात्मक पक्ष), लेकिन सभी कि बिजली डिवाइस से बाहर निकलता है एक शून्य बनाता है, जिसका अर्थ है कि नकारात्मक पक्ष इसे बदलने के लिए बिजली खींचने की जरूरत है।*

हमने अब तक क्या सीखा है?

• वोल्टेज संभावित है, लेकिन कुछ भी उपयोगी करने के लिए बिजली को बहने की जरूरत है।
• बिजली के बहने के लिए एक मार्ग की आवश्यकता होती है, जो एक विद्युत कंडक्टर जैसे तांबे की तार होना चाहिए।
• बिजली उच्च वोल्टेज से निम्न वोल्टेज में बहती है।
• सी.सी. वोल्टेज स्रोतों के हमेशा दो पक्ष होते हैं, जिन्हें सकारात्मक और नकारात्मक कहा जाता है, जिसमें सकारात्मक पक्ष नकारात्मक पक्ष की तुलना में अधिक वोल्टेज होता है।

सबसे सरल सर्किट

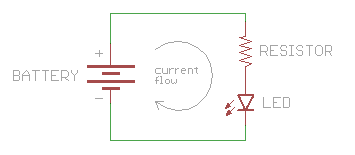

हम अंत में हमारे लिए काम करने के लिए बिजली बनाने के लिए तैयार हैं! अगर हम एक वोल्टेज स्रोत के सकारात्मक पक्ष कनेक्ट, कुछ के माध्यम से है कि कुछ काम करता है जैसे कि एक प्रकाश उत्सर्जक डायोड (एलईडी),और वापस वोल्टेज स्रोत के नकारात्मक पक्ष के लिएविद्युत, यावर्तमानऔर हम रास्ते में ऐसी चीज़ें रख सकते हैं जो उपयोगी काम करती हैं जब धारा उनके माध्यम से बहती है, जैसे कि एलईडी जो रोशनी करती हैं।

इस गोलाकार मार्ग को, जो हमेशा विद्युत को बहने और कुछ उपयोगी करने के लिए आवश्यक होता है, सर्किट कहा जाता है।एक सर्किट एक ऐसा पथ है जो एक ही स्थान पर शुरू होता है और रुकता है, जो कि हम वास्तव में कर रहे हैं।

इस लिंक पर क्लिक करेंएक साधारण सर्किट के माध्यम से प्रवाह के एक सिमुलेशन को देखने के लिए। इस सिमुलेशन को चलाने के लिए जावा की आवश्यकता होती है।

*बेंजामिन फ्रैंकलिन ने मूल रूप से लिखा कि बिजली एक वोल्टेज स्रोत के सकारात्मक पक्ष से नकारात्मक पक्ष में बहती है। हालांकि, फ्रैंकलिन को यह जानने का कोई तरीका नहीं था किइलेक्ट्रॉन वास्तव में विपरीत दिशा में बहते हैंपरमाणु स्तर पर, वे नकारात्मक पक्ष से बाहर आते हैं और सकारात्मक पक्ष में वापस लूप करते हैं क्योंकि इंजीनियरों ने सच्चाई की खोज से पहले सैकड़ों वर्षों तक फ्रैंकलिन के नेतृत्व का पालन किया,हम आज भी गलत कन्वेंशन का उपयोग करते हैंव्यावहारिक रूप से बोलते हुए यह विवरण कोई फर्क नहीं पड़ता है, और जब तक हर कोई एक ही सम्मेलन का उपयोग करता है, हम सभी सर्किट बना सकते हैं जो ठीक काम करते हैं।

शॉर्ट और ओपन सर्किट

¥ लोड ¥ क्या है?

हम सर्किट का निर्माण करने का कारण बिजली हमारे लिए उपयोगी काम करने के लिए है. हम ऐसा करते हैं कि जिस तरह से सर्किट में चीजें डाल कर है कि बिजली के प्रवाह का उपयोग प्रकाश, शोर बनाने के लिए,कार्यक्रम चलाएँआदि।

इन चीजों को कहा जाता हैभार, क्योंकि वे बिजली की आपूर्ति को "लोड" करते हैं, जैसे कि आप "लोड" होते हैं जब आप कुछ ले जा रहे होते हैं। उसी तरह आप बहुत अधिक वजन के साथ लोड हो सकते हैं,यह एक बिजली की आपूर्ति बहुत अधिक लोड करने के लिए संभव है, जो वर्तमान प्रवाह को धीमा कर देगा. लेकिन आप के विपरीत,यह भी संभव है कि सर्किट को बहुत कम लोड करें - इससे बहुत अधिक प्रवाह हो सकता है (कल्पना करें कि आप बहुत तेजी से चल रहे हैं यदि आप कोई वजन नहीं ले रहे हैं), जो आपके भागों या यहां तक कि बिजली की आपूर्ति को जला सकता है।

आप अगले ट्यूटोरियल में वोल्टेज, करंट और भार के बारे में सब कुछ सीखेंगे:वोल्टेज, करंट, प्रतिरोध और ओम का नियमलेकिन अभी के लिए, चलो सर्किट के दो विशेष मामलों के बारे में जानेंःशॉर्ट सर्किट, औरखुला सर्किटइनका ज्ञान आपको अपने सर्किट की समस्या निवारण में बहुत मदद करेगा।

शॉर्ट सर्किट

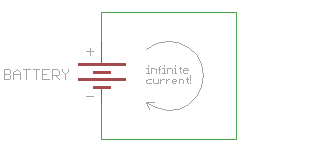

ऐसा मत करो, लेकिन अगर आप एक तार को सीधे एक बिजली की आपूर्ति के सकारात्मक से नकारात्मक पक्ष से जोड़ते हैं, तो आप एक ऐसा निर्माण करेंगे जिसे एकशॉर्ट सर्किटयह बहुत बुरा विचार है।

यह सबसे अच्छा संभव सर्किट की तरह लग रहा है, तो यह एक बुरा विचार क्यों है? याद रखें कि विद्युत धारा एक उच्च वोल्टेज से एक कम वोल्टेज के लिए प्रवाह करना चाहता है, और अगर आप वर्तमान में एक भार डाल,आप कुछ उपयोगी कर सकते हैं जैसे कि एक एलईडी जला.

यदि आपके पास वर्तमान में भार है, तो आपके सर्किट के माध्यम से वर्तमान प्रवाह उस तक सीमित होगा जो आपके डिवाइस का उपभोग करता है, जो आमतौर पर बहुत कम मात्रा में होता है।यदि आप वर्तमान प्रवाह को प्रतिबंधित करने के लिए कुछ भी नहीं डालते हैं, वहाँ कुछ भी नहीं है कि धारा को धीमा करने के लिए होगा, और यह अनंत होने की कोशिश करेंगे!

आपकी बिजली की आपूर्ति अनंत धारा प्रदान नहीं कर सकते हैं, लेकिन यह के रूप में ज्यादा के रूप में यह कर सकते हैं प्रदान करेगा, जो बहुत हो सकता है.या अन्य रोमांचक बातें. अधिकांश समय आपके बिजली की आपूर्ति में एक प्रकार का सुरक्षा तंत्र निर्मित होगा जो शार्ट सर्किट की स्थिति में अधिकतम धारा को सीमित करता है, लेकिन हमेशा नहीं।यही कारण है कि सभी घरों और इमारतों मेंसर्किट ब्रेकर, तारों में कहीं शॉर्ट सर्किट होने की स्थिति में आग लगने से रोकने के लिए।

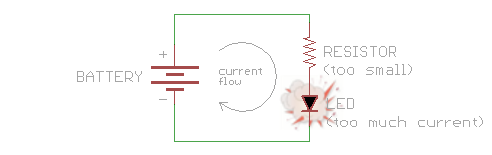

एक निकट से संबंधित समस्या यह है कि गलती से आपके सर्किट के एक हिस्से के माध्यम से बहुत अधिक धारा बहती है, जिससे एक हिस्सा जल जाता है। यह काफी शॉर्ट सर्किट नहीं है, लेकिन यह करीब है।यह सबसे अधिक बार होता है जब आप गलत का उपयोगप्रतिरोधकमूल्य, जो एक एलईडी जैसे एक अन्य घटक के माध्यम से बहुत अधिक प्रवाह की अनुमति देता है।

निचला रेखाःयदि आप देखते हैं कि चीजें अचानक गर्म हो रही हैं या कोई हिस्सा अचानक जल जाता है, तो तुरंत बिजली बंद कर दें और संभावित शॉर्ट सर्किट की तलाश करें।

खुला सर्किट

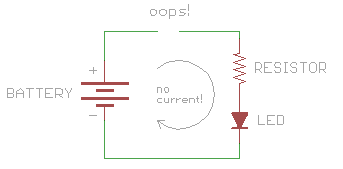

शॉर्ट सर्किट का विपरीत एकखुला सर्किटयह एक सर्किट है जहां लूप पूरी तरह से जुड़ा नहीं है (और इसलिए यह वास्तव में सर्किट नहीं है) ।

उपर्युक्त शॉर्ट सर्किट के विपरीत, इस सर्किट से कुछ भी नुकसान नहीं होगा, लेकिन आपका सर्किट भी काम नहीं करेगा। यदि आप सर्किट में नए हैं, तो अक्सर यह पता लगाना मुश्किल हो सकता है कि ब्रेक कहां है,विशेष रूप से यदि आपब्रेडबोर्डजहां सभी कंडक्टर छिपे हुए हैं।

यदि आपका सर्किट काम नहीं करता है, तो सबसे अधिक संभावना है कि कारण एक खुला सर्किट है।यह आमतौर पर किसी टूटे हुए कनेक्शन या ढीली तार के कारण होता है। (शॉर्ट सर्किट आपके बाकी सर्किट से सारी शक्ति चुरा सकता है, इसलिए उन पर भी ध्यान देना सुनिश्चित करें।)

टिप:यदि आप आसानी से नहीं पा सकते हैं कि आपका सर्किट कहाँ खुला है, तो एकमल्टीमीटरबहुत उपयोगी उपकरण हो सकता है. यदि आप इसे वोल्ट मापने के लिए सेट करते हैं, तो आप इसका उपयोग अपने संचालित सर्किट के विभिन्न बिंदुओं पर वोल्टेज की जांच करने के लिए कर सकते हैं,और अंत में उस बिंदु को ढूंढें जहां वोल्टेज के माध्यम से नहीं जा रहा है.

संसाधन और आगे बढ़ना

आपने अभी सीखा है, इसके सबसे बुनियादी रूप में, एक सर्किट क्या है। जैसे-जैसे आप सीखते रहेंगे, आप अधिक जटिल सर्किट का सामना करेंगे जिनमें कई लूप और कई और इलेक्ट्रॉनिक घटक हैं।लेकिन सभी सर्किट, कोई फर्क नहीं पड़ता कितना जटिल है, एक ही नियम के रूप में बुनियादी एक-लूप सर्किट आप सिर्फ के बारे में सीखा का पालन करेगा.

इलेक्ट्रॉनिक्स के क्षेत्र में आपका सफर अभी शुरू हुआ है, यहाँ कुछ सुझाव दिए गए विषय हैं जिन पर आप आगे जा सकते हैंः

• ब्रेडबोर्डउपयोगी उपकरण हैं कि आप जल्दी से जंपर तारों का उपयोग कर अस्थायी सर्किट का निर्माण करने के लिए अनुमति देते हैं. हम उन्हें हर समय का उपयोग. आप भी मास्टर करना चाहते हो सकता हैतार के साथ काम करनाआपको अपने सर्किट बनाने में मदद करने के लिए।
• एमल्टीमीटरआपको वोल्टेज, करंट और प्रतिरोध को मापने देता है और यह खराबी वाले सर्किट को ठीक करने में बहुत मददगार है।
• सर्किट विभिन्न आकारों, आकारों और विन्यासों में आते हैं।श्रृंखला बनाम समानांतर सर्किटअगले स्तर पर ले जाने वाले सर्किट देखने के लिए ट्यूटोरियल।

यहाँ कुछ ट्यूटोरियल सबसे आम घटकों पर आप सर्किट के निर्माण में उपयोग करेंगे।

• सर्किट के बारे में जानने के लिए एक शानदार तरीका है कुछ बनाने के लिए शुरू करने के लिए है।एलईडी ट्यूटोरियलएक या कई एलईडी को कैसे जलाया जाए, यह दिखाएगा।
• प्रतिरोधकसर्किट में सबसे व्यापक रूप से उपयोग किए जाने वाले घटकों में से एक हैं।
• संधारित्रअधिकांश सर्किट में भी पाए जाते हैं।डायोड.
