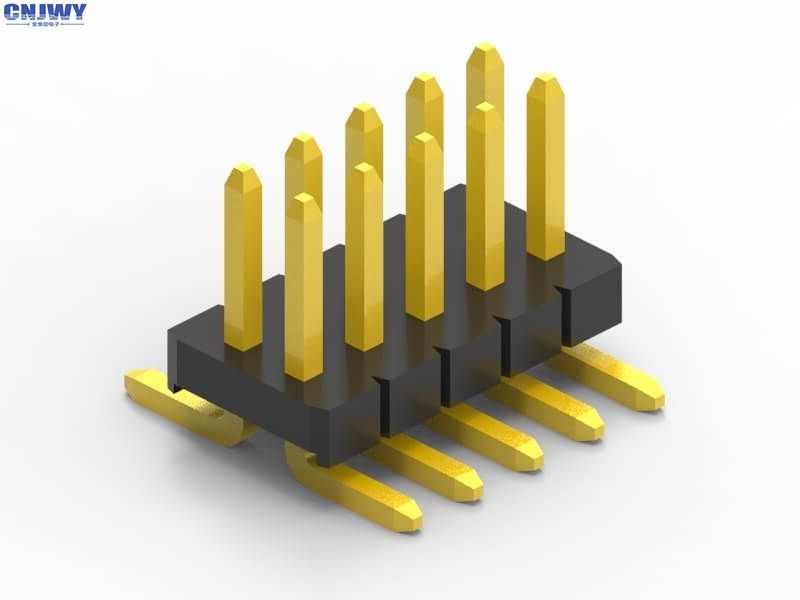

कस्टम एसएमडी / एसएमटी पुरुष पीसीबी हेडर कनेक्टर 1.27 मिमी 2 पिन से 50 पिन

1.27 मिमी पुरुष पिन हेडर कनेक्टर के साथ कैप रील पैकेजिंग SMT प्रकार

विनिर्देशः

1पिच:1.27mm ((0.079')

2कनेक्टर का नामः पीसीबी कनेक्टर/पिन हेडर

3इन्सुलेशन सामग्रीःPA6T UL 94-V0

4संपर्क सामग्री: तांबा मिश्र धातु

5: माउंटिंग प्रकारः SMD/SMT

6: पंक्ति संख्याः दोहरी

7संपर्क खत्मः निकेल पर सोना

8समाप्तिः सोल्डर

9: रंग मानक (काला) या अनुकूलित किया जा सकता है

10वर्तमान रेटिंगः1.0 एएमपी

11: प्रतिरोध वोल्टेजः 500 वी एसी/डीसी

12: संपर्क प्रतिरोध:20mΩ अधिकतम

13: संपर्क आकारः स्क्वायर पिन

14: पिन लंबाईः अनुकूलन

15: पिन उपलब्धः 2 पिन से 50 पिन तक

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर पीसीबी पर लगाए गए कनेक्शन सिस्टम हैं। आमतौर पर पीसीबी कनेक्टर का उपयोग एक पीसीबी से दूसरे में संकेत या शक्ति स्थानांतरित करने के लिए किया जाता है,या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी के लिए या सेवे विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करते हैं, क्योंकि पीसीबी एक दूसरे से हार्ड वायर्ड नहीं हैं और उत्पादन प्रक्रिया में बाद में इकट्ठा किया जा सकता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यास की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः

• समानांतर या मेज़ानिन ️ दोनों कनेक्टर ऊर्ध्वाधर उन्मुखीकरण हैं;
• 90 डिग्री, दायां कोण, मदरबोर्ड से पुत्रीबोर्ड तक एक कनेक्टर ऊर्ध्वाधर, एक क्षैतिज है;
• 180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज दिशा में हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जा सकता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पुरुष पीसीबी कनेक्टर्स को अक्सर पिन हेडर के रूप में संदर्भित किया जाता है,क्योंकि वे बस पिन की पंक्तियाँ हैं. महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने वाला) हेडर रिसेप्टेकल्स कहा जा सकता है।

उत्पाद का उपयोगः

पुरुष पिन हेडर व्यापक रूप से विभिन्न उद्योगों जैसे ऑटोमोटिव, चिकित्सा उपकरण, कंप्यूटर और इतने पर में प्रयोग किया जाता है। नीचे दी गई छवि अनुप्रयोग परिदृश्य है। छवि सीमा है,अधिक जानकारी के लिए आप सीधे हमारे बिक्री चाय से संपर्क कर सकते हैं
