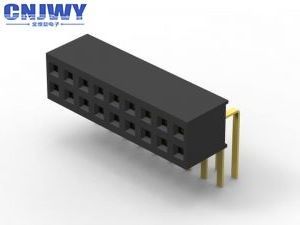

मुद्रित सर्किट बोर्ड 20 पिन महिला कनेक्टर, दाएं कोण 2 X 20 महिला हेडर गोल्ड फ्लैश

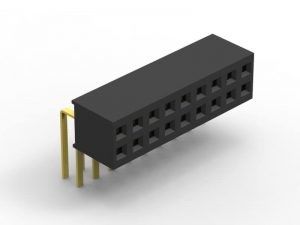

दोहरी पंक्ति 20 पिन महिला हेडर कनेक्टर दाएं कोण गोल्ड फ्लैश

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर्स कनेक्टिंग सिस्टम हैं जिनका उपयोग एक पीसीबी से दूसरे में, या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी में या उससे सिग्नल या शक्ति को स्थानांतरित करने के लिए किया जाता है।चूंकि पीसीबी एक दूसरे के साथ हार्ड वायर्ड नहीं हैं और उन्हें बाद में उत्पादन प्रक्रिया में इकट्ठा किया जा सकता है, विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यासों की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः समानांतर या मेज़ानिन दोनों कनेक्टर ऊर्ध्वाधर अभिविन्यास हैं;सही कोण, मदरबोर्ड से डैटरबोर्ड तक एक कनेक्टर ऊर्ध्वाधर है, एक क्षैतिज;180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज उन्मुखीकरण हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जाता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पीसीबी कनेक्टर्स के लिए कुछ अन्य नाम भी हैंःपुरुष पीसीबी कनेक्टर आमतौर पर पिन हेडर के रूप में जाना जाता है, क्योंकि वे बस पिन की पंक्तियाँ हैं, जबकि महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने के लिए) हेडर रिसेप्टेकल्स के रूप में नामित किया जाता है।

विनिर्देशः

1कनेक्टर प्रकारःमहिला हेडर

2संपर्क प्रकारः महिला सोकेट

3शैली: बोर्ड से बोर्ड

4पिच:1.27 मिमी

5.वर्तमान रेटिंगः1.5A

6.वोल्टेज का सामना करेंः 500V AC/DC

7संपर्क प्रतिरोधः 20mΩ अधिकतम

8संपर्क का आकारः स्क्वायर पिन

9. पिन लंबाईः अनुकूलन

10.इन्सुलेशन ऊंचाईःअनुकूलन

11रंगः काला

12. माउंटिंग प्रकारः छेद के माध्यम से

13पंक्ति संख्याः दो पंक्तियाँ

14.संचालन तापमानः-40°C से 105°C

15समाप्तिः सैनिक

CNJWY क्यों चुनें:

1. हम मूल्य समय, सबसे बड़ी मुद्रा के रूप में. यह अच्छी तरह से जाना जाता है कि आप कभी भी वापस खो समय नहीं मिल सकता है. हमारे सभी उत्पादों इस विचार के चारों ओर केंद्रित हैं. CNJWY में, हम अपने ग्राहकों के लिए एक अच्छा समय है.हम आपका समय बचाने के लिए सबसे अच्छा समाधान प्रदान करते हैं.

2. हम दुनिया के स्वास्थ्य और सुरक्षा के प्रति गहरी प्रतिबद्धता रखते हैं। CNJWY आईएसओ 14001:2004 पर्यावरण प्रबंधन प्रणाली को लागू कर रहा है। हमने अपने पर्यावरण प्रदर्शन को बढ़ाया है।और हम इस नियम को अपने सभी व्यवसायों पर लागू करते हैं.

3सभी उत्पाद आपकी मांग के अनुसार अनुकूलित पैकेजिंग के लिए उपलब्ध हैं।

4. सबसे कुशल उत्पादन तेजी से वितरण बनाता है, जो नेतृत्व समय हमेशा अपनी उम्मीद से आगे सुनिश्चित होगा

उत्पाद का उपयोगः

महिला हेडर व्यापक रूप से विभिन्न उद्योगों जैसे ऑटोमोटिव, यूवी, संतुलन कार और इतने पर में प्रयोग किया जाता है। नीचे छवि आवेदन परिदृश्य है। छवि सीमा है,अधिक जानकारी के लिए आप सीधे हमारी बिक्री टीम से संपर्क कर सकते हैं.
