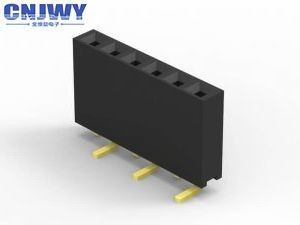

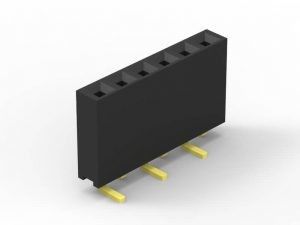

स्क्वायर पिन पीसीबी हेडर कनेक्टर 2 पिन से 50 पिन तक 2.54 मिमी पिच कंप्यूटर के लिए

2.54 पिच पीसीबी हेडर कनेक्टर एकल पंक्ति एसएमटी प्रकार के साथ गोल्ड फ्लैश

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर्स कनेक्टिंग सिस्टम हैं जिनका उपयोग एक पीसीबी से दूसरे में, या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी में या उससे सिग्नल या शक्ति को स्थानांतरित करने के लिए किया जाता है।चूंकि पीसीबी एक दूसरे के साथ हार्ड वायर्ड नहीं हैं और उन्हें बाद में उत्पादन प्रक्रिया में इकट्ठा किया जा सकता है, विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यासों की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः समानांतर या मेज़ानिन दोनों कनेक्टर ऊर्ध्वाधर अभिविन्यास हैं;सही कोण, मदरबोर्ड से डैटरबोर्ड तक एक कनेक्टर ऊर्ध्वाधर है, एक क्षैतिज;180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज उन्मुखीकरण हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जाता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पीसीबी कनेक्टर्स के लिए कुछ अन्य नाम भी हैंःपुरुष पीसीबी कनेक्टर आमतौर पर पिन हेडर के रूप में जाना जाता है, क्योंकि वे बस पिन की पंक्तियाँ हैं, जबकि महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने के लिए) हेडर रिसेप्टेकल्स के रूप में नामित किया जाता है।

विनिर्देशः

1पिच:2.54 मिमी ((0.01')

2कनेक्टर का नामः पीसीबी कनेक्टर/महिला हेडर

3इन्सुलेशन सामग्री: पीबीटीयूएल 94-वी0

4संपर्क सामग्री: तांबा मिश्र धातु

5माउंटिंग प्रकार: एसएमटी

6पंक्ति संख्या: एकल

7संपर्क समाप्तिः निकेल पर सोना

8समाप्तिः सोल्डर

9रंगः काला

10वर्तमान रेटिंगः3.0 एएमपी

11. वोल्टेज प्रतिरोधः 500V एसी / डीसी

12संपर्क प्रतिरोधः 20mΩ अधिकतम

13संपर्क का आकारः स्क्वायर पिन

14. पिन लंबाईः अनुकूलन

15पिन उपलब्धः 2 पिन से 50 पिन तक

CNJWY क्यों चुनें?

स्वचालित उत्पादन

80% से अधिक CNJWY उत्पादों स्वचालित असेंबली लाइनों द्वारा निर्मित कर रहे हैं. बुद्धिमान के रूप में अधिक से अधिक व्यापक रूप से इस्तेमाल किया जा रहा है, हम केवल समय के विकास के अनुकूल कर सकते हैं,ताकि हम अपने ग्राहकों को सबसे योग्य उत्पाद प्रदान कर सकें.

वितरणon समय

प्रत्येक ग्राहक विशिष्ट होता है, इसलिए हमें अपने ग्राहकों द्वारा दिए गए प्रत्येक अवसर का लाभ उठाने के लिए समय पर हर डिलीवरी करनी होती है।

मूल्य बनाएं

व्यापार एक लंबी यात्रा की तरह है। मूल्य रास्ते में विचारों है। ग्राहकों के लिए मूल्य बनाने के लिए कंपनी के लिए मूल्य बनाने के लिए है, के रूप में पारस्परिक जीत-जीत हमारा लक्ष्य है।

तत्काल प्रतिक्रिया

हर कोई समय-समय पर मुसीबत में पड़ जाता है, जैसे काम के समय में। तत्काल प्रतिक्रिया समय पर ग्राहकों की समस्याओं को हल करने के लिए संभव हो सकता है।

उत्पाद का उपयोगः

पीसीबी हेडर कनेक्टर व्यापक रूप से विभिन्न उद्योगों जैसे ऑटोमोटिव, चिकित्सा उपकरण, कंप्यूटर और इतने पर में प्रयोग किया जाता है। नीचे छवि अनुप्रयोग परिदृश्य है। छवि सीमा है,अधिक जानकारी के लिए आप सीधे हमारी बिक्री टीम से संपर्क कर सकते हैं
