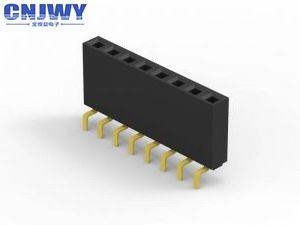

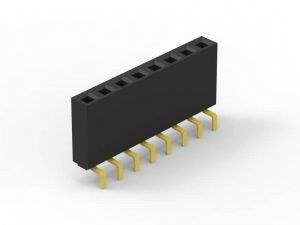

छेद के माध्यम से 40 पिन महिला पीसीबी हेडर, एकल पंक्ति महिला हेडर टिकाऊ

एकल पंक्ति काली पीसीबी हेडर कनेक्टर छेद के माध्यम से 40 पिन पीबीटी प्लास्टिक

उत्पाद की जानकारी:

1पिच:2.54 मिमी ((0.1')

2उत्पाद का नामःपीसीबी हेडर कनेक्टर/महिला हेडर

3पंक्ति संख्या: एकल

4वर्तमान रेटिंगः3.0 एएमपी

5संपर्क प्रतिरोधः 20mΩ अधिकतम

6. वोल्टेज प्रतिरोधः 500 वी एसी / डीसी

7. इन्सुलेशन प्रतिरोध:1000mΩ मिन

8ऑपरेशन तापमानः-40°C से +105°C

9संपर्क सामग्रीः फॉस्फर कांस्य

10संपर्क प्लैटिंगः गोल्ड फ्लैश

11अलगाव सामग्रीः PA6T+30% GF UL94V-0

12. माउंटिंग प्रकार:डीआईपी/थ्रू होल

13समाप्तिः सोल्डर

14रंगः काला

15. मिलाप का तापमानः 10 सेकंड के लिए 260°C

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर्स कनेक्टिंग सिस्टम हैं जिनका उपयोग एक पीसीबी से दूसरे में, या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी में या उससे सिग्नल या शक्ति को स्थानांतरित करने के लिए किया जाता है।चूंकि पीसीबी एक दूसरे के साथ हार्ड वायर्ड नहीं हैं और उन्हें बाद में उत्पादन प्रक्रिया में इकट्ठा किया जा सकता है, विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यासों की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः समानांतर या मेज़ानिन दोनों कनेक्टर ऊर्ध्वाधर अभिविन्यास हैं;सही कोण, मदरबोर्ड से डैटरबोर्ड तक एक कनेक्टर ऊर्ध्वाधर है, एक क्षैतिज;180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज उन्मुखीकरण हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जाता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पीसीबी कनेक्टर्स के लिए कुछ अन्य नाम भी हैंःपुरुष पीसीबी कनेक्टर आमतौर पर पिन हेडर के रूप में जाना जाता है, क्योंकि वे बस पिन की पंक्तियाँ हैं, जबकि महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने के लिए) हेडर रिसेप्टेकल्स के रूप में नामित किया जाता है।

हमारे फायदे:

ए. अनुसंधान एवं विकास क्षमताः

उत्पाद डिजाइन और मोल्ड विकास पर मजबूत अनुसंधान और विकास क्षमता CNJWY को नए उत्पाद का मूल्यांकन करने में सक्षम बनाती है, जिससे ग्राहकों को समय की लागत बचाने में मदद मिल सकती है।

बी. OEM/ODM उत्पादन

सीएनजेडब्ल्यूवाई के पास इलेक्ट्रोप्लेटिंग, स्टैम्पिंग, मोल्डिंग, इंजेक्शन और पैकेजिंग से लेकर अपनी असेंबली लाइनें हैं।

C. गुणवत्ता की गारंटी

ISO9001-2015 की आवश्यकताओं का सख्ती से पालन करते हुए, CNJWY उच्चतम गुणवत्ता वाले उत्पादों का उत्पादन करने में सक्षम है।

D. प्रतिस्पर्धी मूल्य

10 से अधिक वर्षों के उत्पादन अनुभव के साथ, CNJWY हमेशा उत्पादन क्षमता में सुधार में विशेषज्ञता रखता है। प्रतिस्पर्धात्मकता मूल्यवान ग्राहकों के लिए प्रतिस्पर्धी मूल्य प्रदान करती है।

आवेदन का दायरा:

पीसीबी हेडर कनेक्टर व्यापक रूप से इलेक्ट्रॉनिक्स, विद्युत उपकरणों में प्रयोग किया जाता है, संकेत संचरण के वर्तमान के मुख्य घटकों के सामान्य कनेक्शन में उपकरण।
