शेन्ज़ेन CNJWY इलेक्ट्रॉनिक्स कं, लिमिटेड
बिक्री & समर्थन:
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | CNJWY |
| प्रमाणन: | UL/SGS/ROHS/REACH/TS16949 |
| मॉडल संख्या: | एफएच-XXXXXX |
| न्यूनतम आदेश मात्रा: | 2k |
|---|---|
| मूल्य: | 0.05-0.3 |
| पैकेजिंग विवरण: | ट्यूब/ट्रे/रील पैकेजिंग |
| प्रसव के समय: | 7 से 10 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1000000 पीसी / महीना |
| आवाज़ का उतार-चढ़ाव: | 1.27 मिमी | रंग: | काला |
|---|---|---|---|
| वर्तमान रेटिंग: | 1 क | जोरदार प्रतिरोध: | 250 वी |
| प्रकार: | पीसीबी बोर्ड कनेक्टर | नाम: | महिला हैडर कनेक्टर |
| प्रमुखता देना: | 1.27 मिमी महिला हेडर कनेक्टर,दो पंक्ति महिला हेडर कनेक्टर,डबल रो पिन हेडर मादा |
||

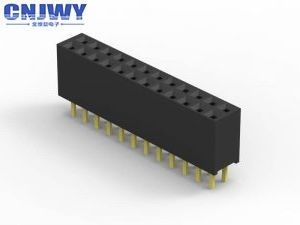

PH1.27mm महिला हेडर कनेक्टर दोहरी पंक्ति के माध्यम से छेद Y प्रकार
पीसीबी कनेक्टर की दिशाएँ
पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यासों की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः समानांतर या मेज़ानिन दोनों कनेक्टर ऊर्ध्वाधर अभिविन्यास हैं;सही कोण, मदरबोर्ड से डैटरबोर्ड तक एक कनेक्टर ऊर्ध्वाधर है, एक क्षैतिज;180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज उन्मुखीकरण हैं।
पीसीबी कनेक्टर्स के अन्य नाम
पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जाता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पीसीबी कनेक्टर्स के लिए कुछ अन्य नाम भी हैंःपुरुष पीसीबी कनेक्टर आमतौर पर पिन हेडर के रूप में जाना जाता है, क्योंकि वे बस पिन की पंक्तियाँ हैं, जबकि महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने के लिए) हेडर रिसेप्टेकल्स के रूप में नामित किया जाता है।
विनिर्देशः
| वर्तमान रेटिंग | 1.0 एएमपी |
| संपर्क प्रतिरोध | अधिकतम 20 mΩ |
| वोल्टेज का सामना करें | 250 वी एसी/डीसी |
| इन्सुलेशन प्रतिरोध | 1000MΩ मिनट |
| ऑपरेशन तापमान | -40°C से 105°C तक |
| संपर्क सामग्री | तांबा मिश्र धातु |
| उत्पाद का नाम | महिला हेडर कनेक्टर |
| पिच | 1.27 मिमी |
| माउंटिंग प्रकार | छेद से |
| संपर्क कोटिंग | ऑउ ओवर नी |
| इन्सुलेटर सामग्री | PA6T+30%GF ((UL94V-0) |
| समाप्ति | सोल्डर |
| सम्मिलन बल | 2N अधिकतम |
| वापसी बल | 0.3N मिनट |
| स्थायित्व | 300 संभोग चक्र |
| मिलाप का तापमान | 10 सेकंड के लिए 260°C |
| पैकिंग | ट्यूब/रोल |
| रंग | काला |
लागू करनापिन हेडर कनेक्टर
डाटा ट्रांसफर और चार्जिंग के लिए:मोबाइल फोन, मोबाइल पावर, चार्जर कैमरा, डिजिटल ऑडियो, टैबलेट पीसी/नोटबुक पीसी, डीएससी/डीवीसी, ऑडियो प्लेयर, एफपीडी/एलसीडी टीवी, प्रिंटर/कॉपीयर, औद्योगिक उपकरण,चिकित्सा उपकरण, सुरक्षा आदि।
3 पिन का व्यापक रूप से डिस्प्ले, डिजिटल कैमरा, एमपी3, एमपी4, पीडीए, कंप्यूटर, कंप्यूटर मदरबोर्ड, मोबाइल स्टोरेज डिस्क, कार्ड रीडर, सुरक्षा उत्पादों, बिजली मीटर, वायरलेस टेलीफोन,मोबाइल फोन, इंटरफोन, प्रोग्राम नियंत्रित स्विच, वीसीडी, डीवीडी, एलसीएम/एलईडी डिस्प्ले मॉड्यूल, इलेक्ट्रॉनिक खिलौने, घरेलू उपकरण आदि।प्लेट के लिए प्लेट और लाइन के लिए प्लेट के लिए सबसे विश्वसनीय कनेक्शन प्रदान.
चित्र:
