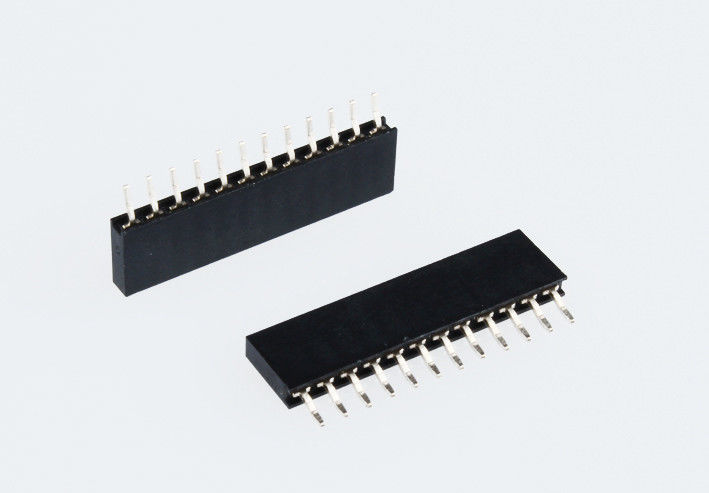

मदरबोर्ड के लिए छेद पीसीबी कनेक्टर के माध्यम से 2 मिमी पिच महिला हेडर

मदरबोर्ड के लिए छेद पीसीबी कनेक्टर के माध्यम से 2 मिमी पिच महिला हेडर

विनिर्देशः

1पिच:2.0 मिमी

2कनेक्टर का नामः पीसीबी कनेक्टर/महिला हेडर

3इन्सुलेशन सामग्रीःPA6T UL 94-V0

4संपर्क सामग्री: तांबा मिश्र धातु

5: माउंटिंग प्रकारः छेद के माध्यम से

6: पंक्ति संख्या: एकल

7संपर्क खत्मः निकेल पर सोना

8समाप्तिः सोल्डर

9रंगः काला

10वर्तमान रेटिंगः1.0ए

11: प्रतिरोध वोल्टेज:500V AC/DC

12: संपर्क प्रतिरोध:20mΩ अधिकतम

13: संपर्क आकारः स्क्वायर पिन

14: पिन लंबाईः अनुकूलन

15: पिन उपलब्धः 2 से 80 पिन

16ऑपरेटिंग तापमानः-40°C से 105°C

विनिर्देशः

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर पीसीबी पर लगाए गए कनेक्शन सिस्टम हैं। आमतौर पर पीसीबी कनेक्टर का उपयोग एक पीसीबी से दूसरे में संकेत या शक्ति स्थानांतरित करने के लिए किया जाता है,या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी के लिए या सेवे विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करते हैं, क्योंकि पीसीबी एक दूसरे से हार्ड वायर्ड नहीं हैं और उत्पादन प्रक्रिया में बाद में इकट्ठा किया जा सकता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यास की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः

• समानांतर या मेज़ानिन ️ दोनों कनेक्टर ऊर्ध्वाधर उन्मुखीकरण हैं;
• 90 डिग्री, दायां कोण, मदरबोर्ड से पुत्रीबोर्ड तक एक कनेक्टर ऊर्ध्वाधर, एक क्षैतिज है;
• 180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज दिशा में हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जा सकता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पुरुष पीसीबी कनेक्टर्स को अक्सर पिन हेडर के रूप में संदर्भित किया जाता है,क्योंकि वे बस पिन की पंक्तियाँ हैं. महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने वाला) हेडर रिसेप्टेकल्स कहा जा सकता है।

पैकिंग कैसे करें

हम विभिन्न आवश्यकताओं को पूरा करने के लिए लचीली पैकेजिंग विधियां प्रदान करते हैं।
1ट्रे पैकिंग, मैन्युअल असेंबली के लिए उपयुक्त।
2ट्यूब पैकिंग, मैन्युअल असेंबली के लिए उपयुक्त।
3रील टेप के साथ पैकिंग, स्वचालित मशीन उत्पादन के लिए उपयुक्त
4रोल पैकिंग कैप के साथ, स्वचालित मशीन उत्पादन के लिए उपयुक्त

CNJWY क्यों चुनें:

1. CONNJWY ने जो वादा किया है उसे पूरा करने में वर्षों से बहुत आगे बढ़े हैं और अब तक जो हमने हासिल किया है, उस पर गर्व है।

2.घटक समाधानों के लिए आपका एक-स्टॉप स्रोत।

3.हमारा उद्देश्य आपके लिए सोर्सिंग कनेक्टर को आसान बनाना है।

4हमारी तेज, अभिनव सेवा यह सुनिश्चित करेगी कि हमारे ग्राहकों की जरूरतों का जवाब दिया जाए

5.हम प्रत्येक ग्राहक को महत्व देते हैं, चाहे वह छोटे या मध्यम मात्रा के ऑर्डर हो।

6.हमारा व्यवसाय केवल घटकों की आपूर्ति से नहीं है, यह वादा पूरा करने के बारे में है।

उत्पाद का उपयोगः

सामान्यतः इलेक्ट्रॉनिक उद्योग में निर्मित मॉड्यूल को समाप्त करने के लिए उपयुक्त पिन हेडर वाली महिला हेडर का उपयोग किया जाता है।
