डबल रो 2.54 मिमी राइट एंगल महिला हेडर कनेक्टर 04P-80P गोल्ड फ्लैश PA6T पीसीबी छेद के माध्यम से

CNJWY अपने उन्नत डुअल रो 2.54MM पिच राइट एंगल फीमेल हेडर कनेक्टर प्रदान करता है, जिसे उन एनक्लोजर और बैकप्लेन आर्किटेक्चर में लंबवत PCB मेटिंग की सुविधा के लिए डिज़ाइन किया गया है जहाँ ऊर्ध्वाधर क्लीयरेंस सीमित है। राइट-एंगल ओरिएंटेशन कनेक्शन को PCB सतह के समानांतर रूट करता है, जिससे क्षैतिज बोर्ड-टू-बोर्ड स्टैकिंग और डॉटरकार्ड कॉन्फ़िगरेशन सक्षम होते हैं जो घने इलेक्ट्रॉनिक पैकेजिंग के लिए आवश्यक हैं। प्रत्येक डुअल-रो कनेक्टर में विस्तारित सेवा जीवनकाल में विश्वसनीय कम-प्रतिरोध मेटिंग के लिए गोल्ड फ्लैश प्लेटिंग के साथ सटीक रूप से निर्मित फॉस्फर कांस्य संपर्क शामिल हैं। PA6T ग्लास-फाइबर-प्रबलित थर्मोप्लास्टिक हाउसिंग सोल्डरिंग के दौरान असाधारण थर्मल स्थिरता और ऊंचे ऑपरेटिंग तापमान के तहत दीर्घकालिक आयामी प्रतिधारण प्रदान करती है। 04P (2x2) से 80P (2x40) तक उपलब्ध डुअल रो कॉन्फ़िगरेशन के साथ, यह कनेक्टर श्रृंखला औद्योगिक, ऑटोमोटिव और कंप्यूटिंग अनुप्रयोगों में उच्च-घनत्व इंटरकनेक्ट आवश्यकताओं को संबोधित करती है।

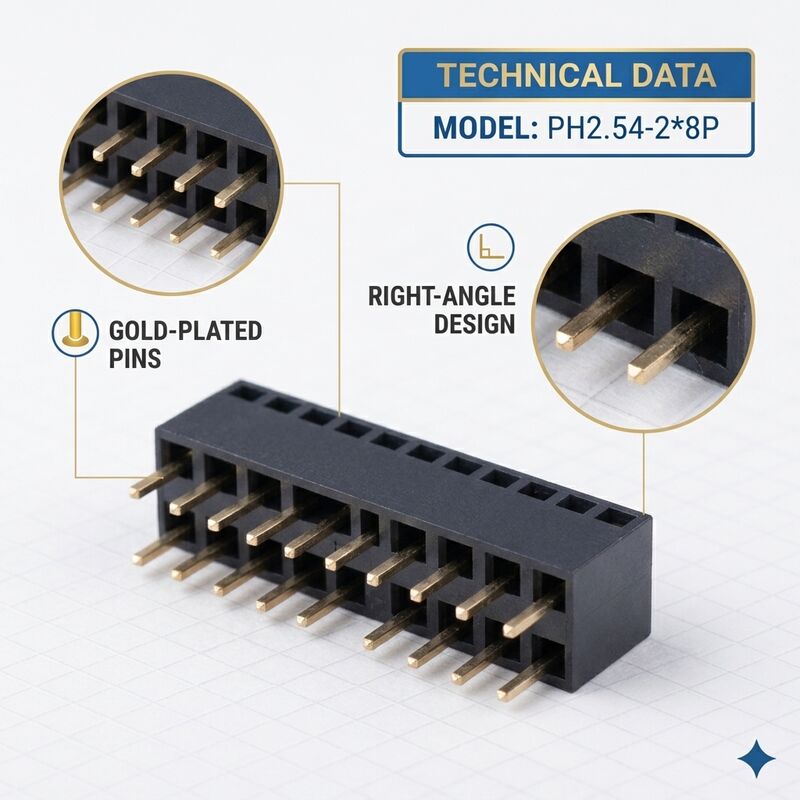

• स्थान-कुशल राइट एंगल डिज़ाइन: 90-डिग्री ओरिएंटेशन PCB मेटिंग को लंबवत कॉन्फ़िगरेशन में अनुमति देता है, जिससे जुड़े हुए असेंबली की ऊर्ध्वाधर ऊंचाई प्रोफ़ाइल काफी कम हो जाती है। यह पतले एनक्लोजर, 1U रैक-माउंटेड उपकरण और कॉम्पैक्ट एम्बेडेड सिस्टम के लिए महत्वपूर्ण है जहाँ बोर्ड स्टैकिंग ऊंचाई गंभीर रूप से सीमित है।
• डुअल रो हाई-डेन्सिटी कॉन्फ़िगरेशन: संपर्कों की दो समानांतर पंक्तियाँ सिंगल-रो विकल्पों की तुलना में समान PCB फुटप्रिंट के भीतर सिग्नल घनत्व को प्रभावी ढंग से दोगुना करती हैं, जिससे बोर्ड आयाम या कनेक्टर गणना में वृद्धि के बिना अधिक इंटरकनेक्शन सक्षम होते हैं।
• गोल्ड फ्लैश प्लेटेड संपर्क: निकल बैरियर पर लगातार गोल्ड फ्लैश प्लेटिंग 300 मेटिंग चक्रों के दौरान संपर्क प्रतिरोध को 20mΩ से नीचे सुनिश्चित करती है, जिससे ऑक्सीकरण, फेटिंग जंग या पर्यावरणीय संदूषण से सिग्नल क्षरण को रोका जा सके।
• उच्च-तापमान PA6T इन्सुलेटर: 30% ग्लास फाइबर के साथ प्रबलित UL94V-0 रेटेड PA6T थर्मोप्लास्टिक 10 सेकंड के लिए 260°C के पीक रिफ्लो तापमान का सामना करता है, जो लीड-मुक्त वेव सोल्डरिंग और मैनुअल असेंबली प्रक्रियाओं दोनों के साथ पूरी तरह से संगत है, बिना वार्पिंग या क्षरण के।
• व्यापक पिन गणना रेंज: 04-स्थिति (2x2) मिनी कनेक्टर से 80-स्थिति (2x40) उच्च-घनत्व इंटरकनेक्ट तक, डिजाइनर आवश्यक पिन कॉन्फ़िगरेशन का चयन कर सकते हैं। कस्टम पिनआउट आवश्यकताओं के लिए विषम-संख्या वाले डुअल रो वेरिएंट भी उपलब्ध हैं।
• सुरक्षित थ्रू-होल एंकरिंग: थ्रू-होल राइट-एंगल टर्मिनेशन PCB को मजबूत यांत्रिक एंकरिंग प्रदान करता है, जो मोबाइल या औद्योगिक उपकरणों में सरफेस माउंट डिज़ाइन के साथ होने वाले पार्श्व बलों और कंपन-प्रेरित कनेक्टर ढीलेपन का प्रतिरोध करता है।

डुअल रो राइट एंगल फीमेल हेडर कनेक्टर सीमित ऊर्ध्वाधर लिफाफे के भीतर उच्च इंटरकनेक्ट घनत्व की मांग करने वाले अनुप्रयोगों में उत्कृष्ट है। दूरसंचार अवसंरचना में, यह रैक-माउंटेड स्विच और राउटर में लाइन कार्ड को बैकप्लेन से जोड़ता है। औद्योगिक स्वचालन प्रणालियाँ पीएलसी विस्तार मॉड्यूल, एचएमआई इंटरफ़ेस बोर्ड और वितरित आई/ओ नोड्स के लिए इन कनेक्टर्स का उपयोग करती हैं। कंप्यूटिंग अनुप्रयोगों में सर्वर मदरबोर्ड हेडर, जीपीयू राइजर कनेक्शन और एम्बेडेड सिंगल-बोर्ड कंप्यूटर विस्तार पोर्ट शामिल हैं। ऑटोमोटिव इलेक्ट्रॉनिक्स इंजन कंट्रोल यूनिट (ईसीयू), बॉडी कंट्रोल मॉड्यूल और इंफोटेनमेंट सिस्टम इंटरकनेक्ट्स में डुअल रो राइट-एंगल हेडर का उपयोग करते हैं। रोगी मॉनिटर, डायग्नोस्टिक इमेजिंग उपकरण और प्रयोगशाला विश्लेषक सहित चिकित्सा उपकरण कनेक्टर की विश्वसनीयता और कॉम्पैक्ट फुटप्रिंट से लाभान्वित होते हैं। अतिरिक्त तैनाती एयरोस्पेस एवियोनिक्स, समुद्री नेविगेशन इलेक्ट्रॉनिक्स, रेलवे सिग्नलिंग सिस्टम और नवीकरणीय ऊर्जा इन्वर्टर नियंत्रण बोर्ड तक फैली हुई है।

सभी CNJWY डुअल रो राइट एंगल फीमेल हेडर कनेक्टर एंटी-स्टैटिक सुरक्षात्मक ट्यूबों में पैक किए जाते हैं, जिसमें प्रत्येक ट्यूब में पिन गणना कॉन्फ़िगरेशन के आधार पर 15-45 कनेक्टर होते हैं। लीड क्षति को शिपिंग के दौरान रोकने के लिए उच्च पिन गणना वेरिएंट के लिए ईएसडी-सुरक्षित प्रवाहकीय ट्रे उपलब्ध हैं। उच्च-मात्रा स्वचालित असेंबली ग्राहकों के लिए, सटीक पॉकेट आयामों के साथ टेप-एंड-रील पैकेजिंग अनुरोध पर आपूर्ति की जा सकती है। प्रत्येक उत्पादन लॉट में 100% पिन कोप्लानरिटी निरीक्षण, संपर्क प्रतिरोध माप और मेटिंग बल परीक्षण सहित व्यापक गुणवत्ता सत्यापन से गुजरता है। CNJWY विनिर्माण सुविधाएं ISO9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणालियों के तहत संचालित होती हैं, और सभी उत्पादों पर UL, SGS, ROHS और REACH प्रमाणन होते हैं। चयनात्मक सोने की प्लेटिंग मोटाई, ध्रुवीकृत कीइंग विकल्प और गैर-मानक पिन लंबाई सहित कस्टम कॉन्फ़िगरेशन हमारे लचीले OEM विनिर्माण सेवा के माध्यम से समर्थित हैं। मानक डिलीवरी 7-10 कार्य दिवस है जिसमें न्यूनतम ऑर्डर मात्रा 2,000 पीस है।
