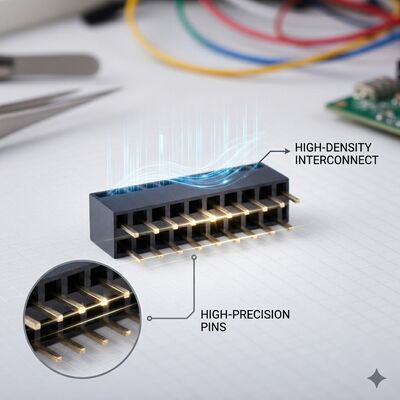

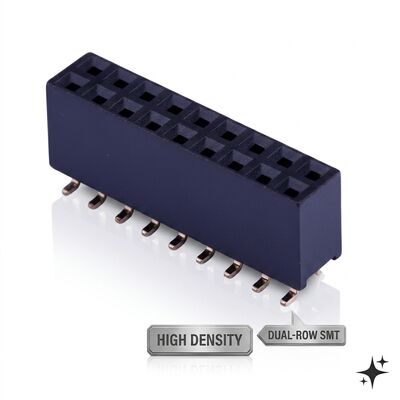

उच्च तापमान PA9T 2.0MM पिच डुअल रो फीमेल हेडर कनेक्टर गोल्ड फ्लैश 04P-60P PCB सॉकेट

CNJWY अपने उन्नत हाई टेम्परेचर PA9T 2.0MM पिच डुअल रो फीमेल हेडर कनेक्टर को प्रस्तुत करता है, जिसे विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ ऊंचे तापमान के तहत थर्मल सहनशक्ति और दीर्घकालिक विश्वसनीयता गैर-परक्राम्य आवश्यकताएं हैं। कनेक्टर PA9T थर्मोप्लास्टिक इंसुलेटर सामग्री का उपयोग करता है जो 30% ग्लास फाइबर से प्रबलित है, जो -55°C से +125°C तक की निरंतर ऑपरेटिंग तापमान सीमा प्रदान करता है, जिसमें UL94V-0 ज्वलनशीलता वर्गीकरण है। यह उन्नत थर्मल प्रदर्शन कनेक्टर को अंडर-हुड ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक भट्टी नियंत्रण, डाउनहोल ड्रिलिंग इंस्ट्रूमेंटेशन और पावर कन्वर्जन उपकरण के लिए आदर्श रूप से उपयुक्त बनाता है जहाँ परिवेश का तापमान नियमित रूप से मानक कनेक्टर रेटिंग से अधिक हो जाता है। 2.0 मिमी पिच कॉम्पैक्ट फुटप्रिंट और मजबूत संपर्क ज्यामिति के बीच एक इष्टतम संतुलन प्रदान करता है, जो 1.5 AMP प्रति संपर्क की उच्च वर्तमान रेटिंग को समायोजित करता है, जबकि पूरी ऑपरेटिंग तापमान सीमा में विश्वसनीय सिग्नल अखंडता बनाए रखता है। 04P से 60P तक की डुअल रो कॉन्फ़िगरेशन के साथ, यह कनेक्टर उच्च-तापमान इंटरकनेक्ट अनुप्रयोगों के लिए असाधारण बहुमुखी प्रतिभा प्रदान करता है।

• विस्तारित तापमान संचालन: PA9T उच्च-प्रदर्शन पॉलीमाइड थर्मोप्लास्टिक -55°C से +125°C तापमान सीमा में आयामी स्थिरता और ढांकता हुआ शक्ति बनाए रखता है, जो मानक PA6T कनेक्टर्स की विशिष्ट -40°C से +105°C ऑपरेटिंग विंडो से काफी अधिक है। यह इंजन डिब्बों, औद्योगिक ओवन और चरम थर्मल साइकलिंग के संपर्क में आने वाले बाहरी उपकरणों में तैनाती को सक्षम बनाता है।
• उन्नत PA9T इंसुलेटर प्रौद्योगिकी: PA9T रेज़िन PA6T और LCP विकल्पों की तुलना में कम नमी अवशोषण और उच्च गर्मी विक्षेपण तापमान प्रदान करता है। 30% ग्लास फाइबर रीइन्फोर्समेंट के साथ संयुक्त, इंसुलेटर न्यूनतम थर्मल विस्तार और ऊंचे तापमान पर निरंतर यांत्रिक भार के तहत असाधारण क्रीप प्रतिरोध प्रदर्शित करता है।
• उच्च वर्तमान क्षमता: मजबूत फॉस्फर ब्रॉन्ज़ संपर्कों का उपयोग करने वाला 2.0 मिमी पिच डिज़ाइन 1.5 AMP प्रति-पिन वर्तमान रेटिंग को सक्षम बनाता है, जो मानक 2.54 मिमी पिच डुअल रो कनेक्टर्स पर 50% सुधार है, जो थर्मल डिरेटिंग चिंताओं के बिना पावर वितरण और उच्च-वर्तमान सिग्नल अनुप्रयोगों का समर्थन करता है।
• गोल्ड फ्लैश विश्वसनीयता प्रणाली: निकल प्लेटिंग सिस्टम पर गोल्ड फ्लैश पूरी ऑपरेटिंग तापमान सीमा में 15mΩ से नीचे स्थिर संपर्क प्रतिरोध बनाए रखता है, जो ऑक्सीकरण-प्रेरित प्रतिरोध वृद्धि को रोकता है जो उच्च-तापमान वातावरण में सिग्नल क्षरण या थर्मल रनवे का कारण बन सकता है।
• व्यापक प्रमाणन: UL, SGS, ROHS, और REACH नियामक मानकों के साथ पूरी तरह से अनुपालन, अनुरोध पर ऑटोमोटिव AEC-Q200 योग्यता परीक्षण के लिए अतिरिक्त समर्थन के साथ। प्रत्येक उत्पादन बैच में रेटेड तापमान सीमा पर सुसंगत प्रदर्शन सुनिश्चित करने के लिए थर्मल साइकलिंग सत्यापन शामिल है।

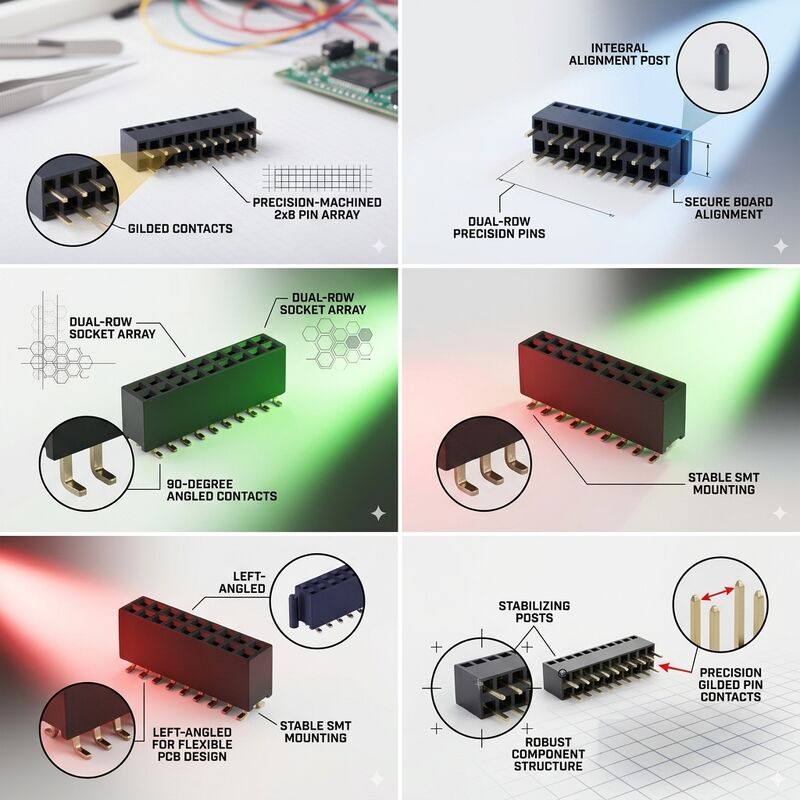

• बहुमुखी डुअल रो प्रारूप: डुअल रो कॉन्फ़िगरेशन 500V AC/DC सहन वोल्टेज रेटिंग के लिए पर्याप्त क्रीपेज और क्लीयरेंस दूरी बनाए रखते हुए इंटरकनेक्ट घनत्व को अधिकतम करता है, जिससे कनेक्टर उच्च-तापमान वातावरण में कम-वोल्टेज सिग्नल और मध्यम-वोल्टेज पावर अनुप्रयोगों दोनों के लिए उपयुक्त हो जाता है।

PA9T हाई-टेम्परेचर 2.0mm फीमेल हेडर कनेक्टर विशेष रूप से थर्मल रूप से मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। ऑटोमोटिव अंडर-हुड इलेक्ट्रॉनिक्स, जिसमें इंजन कंट्रोल यूनिट (ECU), ट्रांसमिशन कंट्रोलर, एग्जॉस्ट गैस सेंसर और टर्बोचार्जर एक्चुएटर मॉड्यूल शामिल हैं, विस्तारित तापमान रेटिंग से लाभान्वित होते हैं। औद्योगिक प्रक्रिया नियंत्रण उपकरण जैसे फर्नेस तापमान नियंत्रक, रासायनिक प्रक्रिया मॉनिटर और फाउंड्री ऑटोमेशन सिस्टम इन कनेक्टर्स का उपयोग करते हैं जहाँ परिवेश का तापमान नियमित रूप से 100°C से अधिक हो जाता है। पावर कन्वर्जन और डिस्ट्रीब्यूशन सिस्टम, जिसमें सर्वर पावर सप्लाई, टेलीकॉम रेक्टिफायर और सोलर इन्वर्टर MPPT कंट्रोलर शामिल हैं, गर्म उपकरण बाड़ों में विश्वसनीय पावर डिलीवरी के लिए उन्नत वर्तमान रेटिंग का लाभ उठाते हैं। डाउनहोल ड्रिलिंग और वेल-लॉगिंग इंस्ट्रूमेंटेशन जो भूतापीय वातावरण में काम करते हैं, PA9T कनेक्टर की थर्मल स्थिरता पर निर्भर करते हैं। अतिरिक्त अनुप्रयोगों में एवियोनिक्स इंजन मॉनिटरिंग, डिफेंस-ग्रेड पावर मैनेजमेंट, रेलवे ट्रैक्शन कंट्रोल और हाई-इंटेंसिटी LED लाइटिंग थर्मल मैनेजमेंट सिस्टम शामिल हैं।

CNJWY हाई-टेम्परेचर PA9T फीमेल हेडर कनेक्टर्स को एंटी-स्टैटिक प्रोटेक्टिव ट्यूबों में पैक किया जाता है, जिसमें प्रत्येक ट्यूब में पिन काउंट कॉन्फ़िगरेशन के आधार पर 10-40 कनेक्टर होते हैं। सभी पैकेजिंग सामग्री 40°C तक के वातावरण में बिना किसी गिरावट के विस्तारित भंडारण के लिए रेटेड हैं, और आर्द्र जलवायु में विस्तारित शेल्फ लाइफ की आवश्यकता वाले ग्राहकों के लिए डेसिकेंट के साथ नमी-रोधी पैकेजिंग उपलब्ध है। प्रत्येक उत्पादन लॉट -55°C से +125°C तक 100% स्वचालित ऑप्टिकल निरीक्षण, संपर्क प्रतिरोध माप और थर्मल साइकलिंग सत्यापन से गुजरता है। CNJWY निर्माण ISO9001:2015 प्रमाणित गुणवत्ता प्रणालियों के तहत पूर्ण UL, SGS, ROHS और REACH अनुपालन के साथ संचालित होता है। कस्टम कॉन्फ़िगरेशन, जिसमें सेलेक्टिव हेवी गोल्ड प्लेटिंग (15μin या 30μin), इंसुलेटर रंग विकल्प (काला, प्राकृतिक, लाल), और एप्लिकेशन-विशिष्ट पिन लंबाई शामिल हैं, हमारी OEM इंजीनियरिंग टीम के माध्यम से उपलब्ध हैं। मानक डिलीवरी का समय 2,000 पीस की न्यूनतम ऑर्डर मात्रा के साथ 7-10 कार्य दिवस है।
