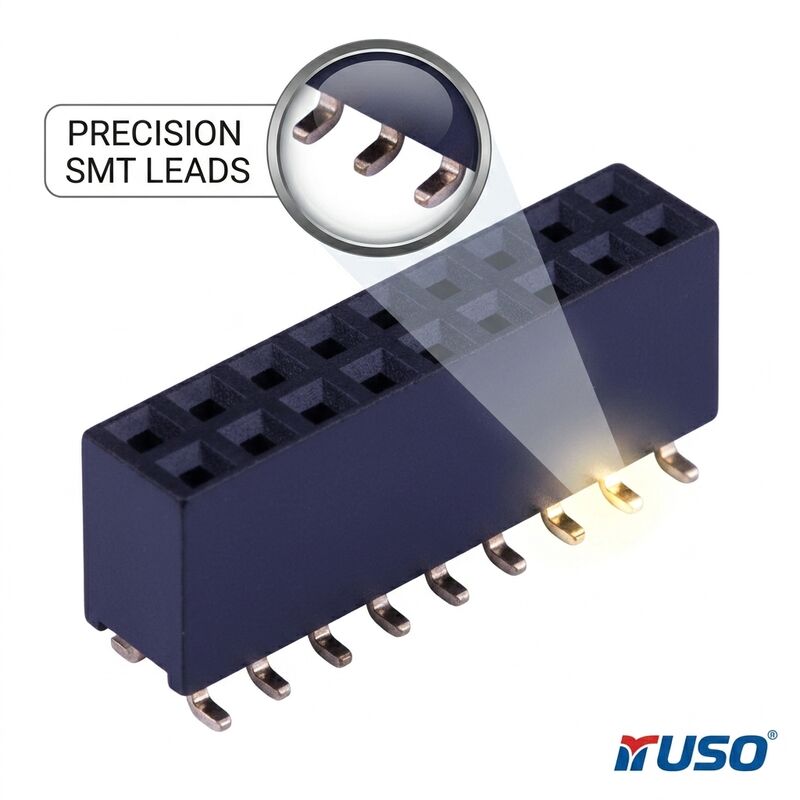

अल्ट्रा-फाइन 1.0MM पिच डुअल रो फीमेल हेडर कनेक्टर गोल्ड फ्लैश PA6T 04P-80P हाई डेंसिटी PCB सॉकेट

CNJWY अपने अत्याधुनिक अल्ट्रा-फाइन 1.0MM पिच डुअल रो फीमेल हेडर कनेक्टर का परिचय देता है, जो अगली पीढ़ी के पोर्टेबल और वियरेबल इलेक्ट्रॉनिक्स के लिए लघु इंटरकनेक्ट तकनीक के क्षेत्र का प्रतिनिधित्व करता है। मात्र 1.0mm संपर्क पिच पर, यह कनेक्टर पारंपरिक 2.54mm कनेक्टर्स की तुलना में लगभग 2.5 गुना अधिक इंटरकनेक्ट घनत्व प्राप्त करता है, जिससे सिग्नल चैनल गणना का त्याग किए बिना अभूतपूर्व पीसीबी लघुकरण संभव होता है। प्रेसिजन-इंजीनियर्ड फॉस्फर ब्रॉन्ज संपर्कों में विश्वसनीय निम्न-स्तरीय सिग्नल ट्रांसमिशन के लिए गोल्ड फ्लैश प्लेटिंग की सुविधा है, जबकि PA6T उच्च-तापमान थर्मोप्लास्टिक हाउसिंग लीड-फ्री रिफ्लो असेंबली के माध्यम से आयामी स्थिरता सुनिश्चित करती है। 04P से 80P तक की डुअल रो कॉन्फ़िगरेशन कॉम्पैक्ट सेंसर फ्यूजन मॉड्यूल से लेकर जटिल सिस्टम-ऑन-मॉड्यूल इंटरफेस तक के अनुप्रयोगों के लिए व्यापक डिजाइन लचीलापन प्रदान करती है। अनुकूलित लीड कोप्लानारिटी के साथ SMT टर्मिनेशन उच्च-मात्रा स्वचालित असेंबली वातावरण में सुसंगत सोल्डर जॉइंट निर्माण प्रदान करता है, जिससे यह कनेक्टर उपभोक्ता इलेक्ट्रॉनिक्स, IoT उपकरणों और चिकित्सा वियरेबल्स के लिए अंतिम विकल्प बन जाता है, जिन्हें न्यूनतम स्थान में अधिकतम कार्यक्षमता की आवश्यकता होती है।

• उद्योग-उन्नत 1.0MM लघुकरण: 1.0mm पिच पर, यह कनेक्टर CNJWY फीमेल हेडर पोर्टफोलियो में उच्चतम इंटरकनेक्ट घनत्व प्राप्त करता है। एक 40-पोजीशन डुअल रो कनेक्टर लगभग 20mm x 4mm पीसीबी क्षेत्र पर कब्जा करता है, जिससे स्मार्टवॉच, वायरलेस ईयरबड्स और इम्प्लांटेबल मेडिकल डिवाइस जैसे स्पेस-कंस्ट्रेंड डिज़ाइन में मल्टी-चैनल सिग्नल रूटिंग संभव होती है।
• प्रेसिजन-फॉर्मेड माइक्रो कॉन्टैक्ट्स: प्रत्येक फॉस्फर ब्रॉन्ज संपर्क को लघु ज्यामिति के बावजूद सुसंगत सम्मिलन और निकासी बलों को बनाए रखने के लिए प्रेसिजन-स्टैम्प्ड किया जाता है। निकेल प्लेटिंग सिस्टम पर गोल्ड फ्लैश सैकड़ों मेटिंग साइकलों में निम्न-स्तरीय एनालॉग और हाई-स्पीड डिजिटल सिग्नलों के लिए 30mΩ से नीचे स्थिर संपर्क प्रतिरोध सुनिश्चित करता है।
• SMT स्वचालित असेंबली के लिए तैयार: फाइन-पिच SMT लीड को मानक 0201 और 0402 घटक प्लेसमेंट प्रक्रियाओं के साथ संगतता के लिए इंजीनियर किया गया है। प्रेसिजन पॉकेट आयामों और वैक्यूम पिकअप सतहों के साथ टेप-एंड-रील पैकेजिंग सभी प्रमुख उपकरण निर्माताओं से हाई-स्पीड चिप शूटर्स और मल्टी-फंक्शन प्लेसर द्वारा विश्वसनीय हैंडलिंग को सक्षम बनाती है।
• PA6T थर्मल स्थिरता: ग्लास-फाइबर-प्रबलित PA6T इंसुलेटर असेंबली के बाद 1.0mm पिच मेल पिन हेडर के साथ सुसंगत मेटिंग संरेखण सुनिश्चित करते हुए, पूर्ण लीड-फ्री रिफ्लो थर्मल चक्र के माध्यम से सटीक संपर्क स्थिति सहनशीलता बनाए रखता है।
• विस्तारित सिग्नल चैनल गणना: 80 पोजीशन तक विस्तारित डुअल रो कॉन्फ़िगरेशन के साथ, डिजाइनर MIPI कैमरा इंटरफेस, पैरेलल डिस्प्ले बस और मल्टी-चैनल सेंसर एरे सहित जटिल कार्यों के लिए पीसीबी लेआउट को नाटकीय रूप से सरल बनाते हुए, एक एकल कनेक्टर जोड़ी के माध्यम से 80 असतत सिग्नल चैनल तक रूट कर सकते हैं।
• लो-प्रोफाइल स्टैकिंग समाधान: 5.0mm जितनी कम मेटेड ऊंचाई के साथ वर्टिकल SMT डिज़ाइन अल्ट्रा-स्लिम उत्पाद एन्क्लोजर में टाइट बोर्ड-टू-बोर्ड स्टैकिंग को सक्षम बनाता है, जो पतले स्मार्टफोन, टैबलेट और पोर्टेबल मेडिकल डिवाइस की ओर रुझान का समर्थन करता है।

1.0mm अल्ट्रा-फाइन पिच फीमेल हेडर कनेक्टर सबसे अधिक मांग वाले इलेक्ट्रॉनिक अनुप्रयोगों में लघुकरण को सक्षम बनाता है। स्मार्टफोन और टैबलेट इन कनेक्टर्स का उपयोग कैमरा मॉड्यूल इंटरफेस, डिस्प्ले फ्लेक्स-टू-बोर्ड कनेक्शन और सेंसर हब इंटरकनेक्ट्स के लिए करते हैं। स्मार्टवॉच, फिटनेस ट्रैकर और ऑगमेंटेड रियलिटी ग्लास सहित वियरेबल तकनीक अत्यंत कॉम्पैक्ट एन्क्लोजर के भीतर हाई-डेंसिटी इंटरकनेक्ट्स के लिए कनेक्टर के न्यूनतम फुटप्रिंट पर निर्भर करती है। कंटीन्यूअस ग्लूकोज मॉनिटर, हियरिंग एड और वियरेबल ईसीजी पैच जैसे मेडिकल डिवाइस जीवन-महत्वपूर्ण अनुप्रयोगों में कनेक्टर की विश्वसनीयता से लाभान्वित होते हैं। पर्यावरण सेंसर नोड्स, एसेट ट्रैकिंग टैग और स्मार्ट बिल्डिंग कंट्रोलर सहित IoT एज डिवाइस मॉड्यूलर सेंसर इंटीग्रेशन के लिए इन कनेक्टर्स को नियोजित करते हैं। ड्रोन और रोबोटिक्स अनुप्रयोग कॉम्पैक्ट फ्लाइट कंट्रोलर और मोटर ड्राइवर इंटरकनेक्ट्स के लिए हाई पिन काउंट का लाभ उठाते हैं। अतिरिक्त अनुप्रयोगों में सॉलिड-स्टेट ड्राइव (SSD) बोर्ड स्टैकिंग, कैमरा गिंबल कंट्रोलर, पोर्टेबल स्पेक्ट्रोस्कोपी उपकरण और क्यूबसैट उपग्रहों के लिए लघु वैज्ञानिक पेलोड शामिल हैं।

CNJWY 1.0mm अल्ट्रा-फाइन पिच कनेक्टर्स विशेष रूप से हाई-स्पीड स्वचालित प्लेसमेंट के लिए इंजीनियर टेप-एंड-रील पैकेजिंग में आपूर्ति किए जाते हैं। मानक रील मात्रा पिन गणना के आधार पर 1,000 से 3,000 पीस तक होती है, जिसमें 16mm या 24mm चौड़े कैरियर टेप पर 330mm व्यास की रील होती है। सभी घटक डेसिकेंट और HIC इंडिकेटर के साथ नमी-रोधी बैग में शिप किए जाते हैं, जो IPC/JEDEC J-STD-020 MSL लेवल 3 के लिए रेटेड होते हैं। ESD-सुरक्षित प्रवाहकीय सामग्री के साथ वैक्यूम-सील्ड इनर पैकेजिंग पारगमन के दौरान यांत्रिक क्षति से फाइन-पिच लीड की रक्षा करती है। प्रत्येक उत्पादन लॉट लीड कोप्लानारिटी, संपर्क स्थिति सटीकता और सोल्डर पैड अखंडता के लिए 100% स्वचालित ऑप्टिकल निरीक्षण से गुजरता है। CNJWY ISO9001:2015 प्रमाणित विनिर्माण को UL, SGS, ROHS और REACH अनुपालन के साथ बनाए रखता है। कस्टम लीड फ्रेम डिजाइन, सेलेक्टिव गोल्ड प्लेटिंग विकल्प और एप्लिकेशन-विशिष्ट इंसुलेटर रंग हमारे समर्पित OEM इंजीनियरिंग प्रोग्राम के माध्यम से समर्थित हैं। मानक डिलीवरी 7-10 कार्य दिवस है जिसमें न्यूनतम ऑर्डर मात्रा 2,000 पीस है।
