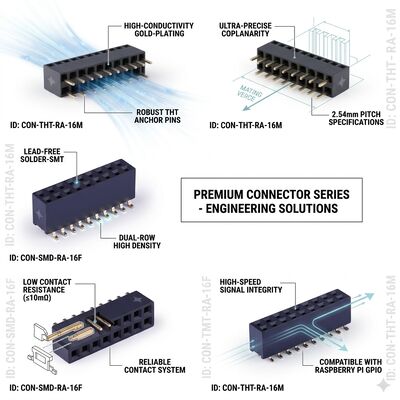

उच्च ऊंचाई 8.5 मिमी 2.54 मिमी पिच डबल रो महिला हेडर सॉकेट गोल्ड फ्लैश PA6T के माध्यम से छेद खड़े कनेक्टर

सीएनजेडब्ल्यूवाई अपनी विशेष ऊंचाई 8.5 एमएम 2.54 एमएम पिच डुअल रो महिला हेडर सॉकेट प्रदान करता है, जिसे मल्टी-बोर्ड असेंबली में ढेर किए गए पीसीबी के बीच अतिरिक्त ऊर्ध्वाधर निकासी प्रदान करने के लिए इंजीनियर किया गया है।एक इन्सुलेटर शरीर की ऊंचाई 8 के साथपीसीबी सतह के ऊपर.5 मिमी, यह कनेक्टर उच्च घटकों, हीट सिंक या संभोग बोर्ड पर वायु प्रवाह चैनलों को समायोजित करने के लिए पर्याप्त दूरी बनाता है,महंगे इंटरपोजर बोर्ड या लचीले सर्किट समाधानों की आवश्यकता को समाप्त करनाउच्च प्रोफ़ाइल विशेष रूप से पावर इलेक्ट्रॉनिक्स डिजाइनों में मूल्यवान है जहां थर्मल प्रबंधन के लिए संवहन क्लीयरेंस की आवश्यकता होती है,और मिश्रित संकेत प्रणालियों में जहां उच्च वोल्टेज और निम्न वोल्टेज बोर्ड अनुभागों के बीच अलगाव महत्वपूर्ण है. The dual row configuration spanning 04P to 80P delivers high-density interconnection while the gold flash plated phosphor bronze contacts ensure reliable electrical performance across extended service lifetimesछेद के माध्यम से समापन मजबूत यांत्रिक एंकरिंग प्रदान करता है जो ऊंचे कनेक्टर डिजाइनों के लिए निहित बढ़े हुए लीवरेज बलों का विरोध करता है।

• 8.5 एमएम ऊंचा आइसोलेटर प्रोफाइलः8.5 मिमी की स्टैंडऑफ ऊंचाई ढेर किए गए पीसीबी के बीच उदार रिक्ति प्रदान करती है, जिससे समानांतर बोर्ड की सतह पर 6 मिमी तक की ऊंचाई वाले घटकों को रखा जा सकता है।यह सामान्य डिजाइन बाधा को समाप्त करता है जहां कनेक्टर ऊंचाई घने विधानसभाओं में आसन्न बोर्डों पर घटक चयन को सीमित करती है.
• थर्मल प्रबंधन में सुधारःऊंचा बोर्ड-टू-बोर्ड गैप स्टैक किए गए पीसीबी के बीच एक प्राकृतिक वायु प्रवाह चैनल बनाता है, जो पावर घटकों के संवहन शीतलन में सुधार करता है।5 मिमी की दूरी प्रभावी गर्मी अपव्यय के लिए बोर्ड के बीच के अंतराल के माध्यम से पर्याप्त वायु प्रवाह गति सुनिश्चित करता है.
• उच्च वोल्टेज क्लियरेंस अनुपालनःबोर्डों के बीच बढ़ी हुई भौतिक अलगाव से रेंगने और रिक्ति की दूरी बढ़ जाती है,प्राथमिक और द्वितीयक सर्किट के बीच प्रबलित इन्सुलेशन की आवश्यकता वाले उपकरणों के लिए आईईसी 60950 और आईईसी 62368 सुरक्षा मानकों के अनुपालन का समर्थन करना.
• प्रबलित यांत्रिक डिजाइनःविस्तारित इन्सुलेटर शरीर में मैकेनिकल स्थिरता में सुधार के लिए बढ़ी हुई सोल्डर पूंछ के साथ एक प्रबलित आधार संरचना शामिल है।उदार पैड आकार के साथ छेद के माध्यम से समापन संभोग और अनसम्बद्ध संचालन के दौरान ऊंची कनेक्टर ऊंचाई द्वारा बनाई गई बढ़ी हुई झुकने पल का विरोध करता है.

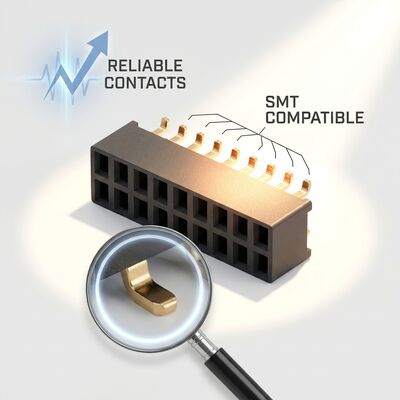

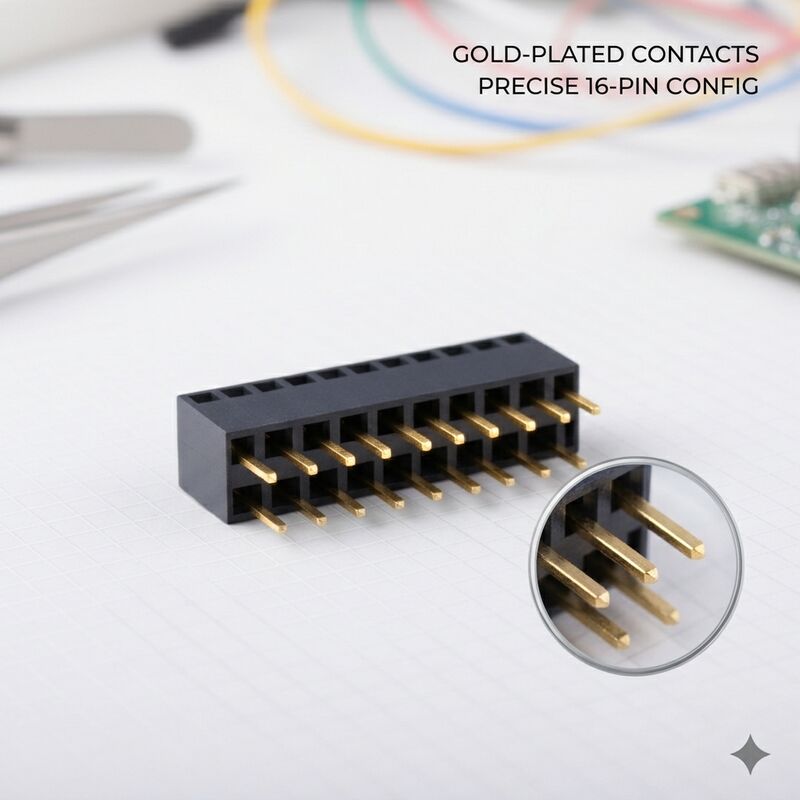

• गोल्ड फ्लैश संपर्क विश्वसनीयताःएक समान सोने के फ्लैश कोटिंग के साथ फॉस्फर कांस्य संपर्क 300 संभोग चक्रों के पूर्ण नामित जीवन के दौरान 20mΩ से कम स्थिर संपर्क प्रतिरोध बनाए रखते हैं,लगातार सिग्नल अखंडता सुनिश्चित करना, यहां तक कि जब कनेक्टर ऊंचे डिजाइनों के लिए निहित मामूली यांत्रिक फ्लेक्स का अनुभव करता है.
• लचीला पिन गिनती विकल्पः04P से 80P तक दो पंक्तियों की संरचनाएं विविध डिजाइन आवश्यकताओं को समायोजित करती हैं,सरल पावर और ग्राउंड इंटरकनेक्ट्स से, जिन्हें केवल कुछ पदों की आवश्यकता होती है, जटिल डेटा बस इंटरफेस के लिए, जिन्हें ढेर किए गए बोर्डों के बीच उच्च पिन संख्या कनेक्टिविटी की आवश्यकता होती है.

8.5 मिमी की ऊंचाई वाली महिला हेडर सॉकेट मल्टी-बोर्ड इलेक्ट्रॉनिक असेंबली में विशिष्ट यांत्रिक डिजाइन चुनौतियों को संबोधित करती है।बिजली आपूर्ति मॉड्यूल उच्च इलेक्ट्रोलाइटिक कैपेसिटर के लिए क्लीयरेंस बनाने के लिए इन कनेक्टरों का उपयोग करते हैं, ट्रांसफार्मर, और हीटसिंक जो संभोग शक्ति बोर्ड पर लगाए जाते हैं।औद्योगिक मोटर ड्राइव सिस्टम आसन्न बोर्डों पर उच्च वोल्टेज पावर चरणों और निम्न वोल्टेज नियंत्रण सर्किट के बीच अलगाव रिक्ति बनाए रखने के लिए ऊंची प्रोफ़ाइल का उपयोग करते हैंएलईडी लाइटिंग सिस्टम थर्मल मैनेजमेंट के लिए बढ़े हुए अंतर से लाभान्वित होते हैं, जिससे एलईडी ड्राइवर घटकों से गर्मी ढेर किए गए पीसीबी के बीच प्राकृतिक संवहन के माध्यम से फैल जाती है।बेस स्टेशन पावर एम्पलीफायर और आरएफ फिल्टर मॉड्यूल सहित दूरसंचार उपकरण जबरन हवा से ठंडा चेसिस में बोर्ड स्टैकिंग के लिए ऊंचा कनेक्टर का लाभ उठाते हैंपरीक्षण और माप यंत्रों में अतिरिक्त दूरी का उपयोग कैलिब्रेशन संदर्भ घटकों को समायोजित करने के लिए किया जाता है।ऑटोमोटिव बॉडी कंट्रोल मॉड्यूल और बैटरी मैनेजमेंट सिस्टम मिश्रित वोल्टेज आर्किटेक्चर में अलगाव के लिए ऊंची ऊंचाई का उपयोग करते हैंअतिरिक्त अनुप्रयोगों में सर्वर बिजली वितरण बोर्ड, यूपीएस नियंत्रण इंटरफेस,और सौर माइक्रोइंवर्टर स्टैक्ड असेंबली जहां घटक क्लीयरेंस और थर्मल प्रबंधन महत्वपूर्ण डिजाइन विचार हैं.

CNJWY ऊंची महिला हेडर सॉकेट विशेष रूप से संपर्क विकृति के बिना 8.5 मिमी इन्सुलेटर ऊंचाई को समायोजित करने के लिए डिज़ाइन किए गए एंटी-स्टेटिक सुरक्षात्मक ट्यूबों में पैक किए जाते हैं।प्रत्येक ट्यूब में पिन की संख्या के आधार पर 10-35 कनेक्टर होते हैंपरिवहन के दौरान कनेक्टर से कनेक्टर के संपर्क को रोकने वाले स्पेसर्स के साथ। स्वचालित असेंबली ग्राहकों के लिए, सटीक मशीनीकृत जेब के साथ कस्टम ट्रे पैकेजिंग उपलब्ध है।सभी पैकेजिंग सामग्री ईएसडी-सुरक्षित हैं और मानक गोदाम भंडारण स्थितियों के लिए उपयुक्त आर्द्रता संरक्षण शामिल हैंप्रत्येक उत्पादन बैच को शरीर की ऊंचाई माप सत्यापन, संपर्क संरेखण की जांच और सम्मिलन बल परीक्षण सहित 100% दृश्य निरीक्षण से गुजरना पड़ता है।CNJWY विनिर्माण ISO9001 के तहत संचालित होता है:2015 प्रमाणित गुणवत्ता प्रणाली UL, SGS, ROHS, और पूरे उत्पाद लाइन में पहुंच अनुपालन के साथ। 8.5 मिमी से अधिक कस्टम शरीर ऊंचाइयों, आवेदन विशिष्ट पिन लंबाई,और चुनिंदा सोना चढ़ाना विकल्प हमारे OEM इंजीनियरिंग टीम के माध्यम से उपलब्ध हैंन्यूनतम आदेश मात्रा 2,000 टुकड़े के साथ मानक वितरण 7-10 कार्य दिवस है।
