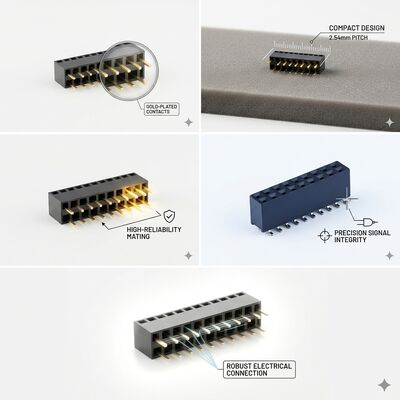

उच्च घनत्व 40-पिन 2.54 मिमी दोहरी पंक्ति महिला हेडर कनेक्टर गोल्ड फ्लैश पीए 6 टी डेटा बस पीसीबी छेद के माध्यम से

CNJWY अपने अनुकूलित हाई डेंसिटी 40-पिन 2.54MM डुअल रो फीमेल हेडर कनेक्टर को प्रस्तुत करता है, जिसे विशेष रूप से पैरेलल डेटा बस इंटरफेस, माइक्रोकंट्रोलर विस्तार पोर्ट और एम्बेडेड सिस्टम में मल्टी-चैनल सिग्नल इंटरकनेक्शन के लिए अंतिम समाधान के रूप में डिज़ाइन किया गया है। 40-पोजीशन (2x20) कॉन्फ़िगरेशन कई उद्योग-मानक इंटरफेस के लिए एक आदर्श बिंदु का प्रतिनिधित्व करता है, जो 8-बिट और 16-बिट पैरेलल बसों, SPI डेज़ी-चेन कॉन्फ़िगरेशन और मल्टी-UART संचार सरणियों के लिए पर्याप्त चैनल गणना प्रदान करता है, जबकि प्रबंधनीय PCB फुटप्रिंट और रूटिंग जटिलता बनाए रखता है। 40 फॉस्फर ब्रॉन्ज़ संपर्कों में से प्रत्येक में स्थिर संपर्क प्रतिरोध के लिए लगातार गोल्ड फ्लैश प्लेटिंग की सुविधा है, जो पूर्ण रेटेड मेटिंग साइकिल जीवनकाल में विश्वसनीय डेटा ट्रांसमिशन सुनिश्चित करता है। PA6T उच्च-तापमान थर्मोप्लास्टिक इंसुलेटर लेड-फ्री सोल्डरिंग प्रक्रियाओं का सामना करता है और दीर्घकालिक आयामी स्थिरता प्रदान करता है। जबकि 40P कॉन्फ़िगरेशन को हाइलाइट किया गया है, पूर्ण उत्पाद परिवार 04P से 80P डुअल रो कॉन्फ़िगरेशन तक फैला हुआ है, जिसमें 40P वेरिएंट एम्बेडेड कंप्यूटिंग, औद्योगिक नियंत्रण और संचार प्रणाली अनुप्रयोगों के लिए सिग्नल घनत्व और डिजाइन सरलता का इष्टतम संतुलन प्रदान करता है।

• 40-पिन पैरेलल बस अनुकूलन: 2x20 डुअल रो लेआउट ठीक 40 संपर्क प्रदान करता है, जो लोकप्रिय पैरेलल इंटरफेस जैसे 8-बिट डेटा + 16-बिट एड्रेस बसों, रास्पबेरी पाई GPIO 40-पिन हेडर और FPGA डेवलपमेंट बोर्ड विस्तार पोर्ट से पूरी तरह मेल खाता है। पिन-टू-पिन रिक्ति मानक 0.1 इंच प्रोटोटाइपिंग ग्रिड लेआउट के साथ संरेखित होती है।
• लगातार गोल्ड फ्लैश प्लेटिंग: सभी 40 संपर्कों को XRF स्पेक्ट्रोस्कोपी के माध्यम से सत्यापित समान गोल्ड फ्लैश प्लेटिंग मोटाई प्राप्त होती है, जो हर पिन पर 20mΩ से कम के लगातार संपर्क प्रतिरोध को सुनिश्चित करती है। यह सिग्नल तिरछापन और रुक-रुक कर कनेक्शन की समस्याओं को समाप्त करता है जो पैरेलल बस अनुप्रयोगों में परिवर्तनशील प्लेटिंग गुणवत्ता वाले कनेक्टरों को परेशान कर सकते हैं।
• PA6T उच्च-तापमान आवास: 30% ग्लास फाइबर के साथ प्रबलित UL94V-0 रेटेड PA6T इंसुलेटर पूर्ण लेड-फ्री रिफ्लो थर्मल प्रोफाइल के माध्यम से सटीक 2.54mm संपर्क पिच सहनशीलता बनाए रखता है, जो बिना संरेखण समस्याओं के मानक 40-पिन मेल हेडर के साथ विश्वसनीय मेटिंग सुनिश्चित करता है।
• थ्रू-होल मैकेनिकल इंटीग्रिटी: 0.6mm व्यास की पूंछ के साथ थ्रू-होल सोल्डर टर्मिनेशन मजबूत यांत्रिक एंकरिंग प्रदान करता है जो मेटिंग 40-पिन हेडर के बार-बार डालने और निकालने के चक्रों का सामना करने में सक्षम है, जो कम पिन गणना वाले कनेक्टरों की तुलना में काफी अधिक कुल निष्कर्षण बल उत्पन्न करते हैं।
• बहुमुखी इंटरफ़ेस संगतता: पैरेलल डेटा बसों से परे, 40-पिन कॉन्फ़िगरेशन GPIO विस्तार हेडर, JTAG डिबगिंग इंटरफेस (मल्टीप्लेक्स), LCD पैरेलल इंटरफेस (24-बिट RGB तक), और मल्टी-चैनल ADC/DAC इंटरकनेक्ट का समर्थन करता है, जिससे यह एम्बेडेड प्लेटफार्मों पर एक सार्वभौमिक कनेक्टिविटी समाधान बन जाता है।
• विस्तारित परिवार स्केलेबिलिटी: पूर्ण उत्पाद श्रृंखला 04P से 80P तक डुअल रो कॉन्फ़िगरेशन प्रदान करती है, जिससे डिजाइनरों को एक पूरे उत्पाद पोर्टफोलियो में एक ही कनेक्टर परिवार पर मानकीकरण करने की अनुमति मिलती है, साधारण 4-पिन पावर हेडर से लेकर जटिल 80-पिन हाई-डेंसिटी इंटरकनेक्ट तक।

40-पिन डुअल रो फीमेल हेडर कनेक्टर एम्बेडेड इलेक्ट्रॉनिक्स विकास और उत्पादन में सर्वव्यापी है। सिंगल-बोर्ड कंप्यूटर जैसे रास्पबेरी पाई, बीगल बोन और ऑरेंज पाई प्लेटफॉर्म 40-पिन GPIO हेडर को अपने प्राथमिक विस्तार इंटरफ़ेस के रूप में उपयोग करते हैं, जिससे संगत फीमेल हेडर सॉकेट की भारी मांग होती है। माइक्रोकंट्रोलर विकास पारिस्थितिकी तंत्र जैसे Arduino Mega, STM32 Nucleo, और ESP32 डेवलपमेंट बोर्ड शील्ड और डॉटरबोर्ड कनेक्टिविटी के लिए 40-पिन लेआउट का उपयोग करते हैं। FPGA और CPLD मूल्यांकन बोर्ड लॉजिक एनालाइज़र कनेक्शन, बाहरी मेमोरी इंटरफेस और हाई-स्पीड I/O विस्तार के लिए 40-पिन हेडर का उपयोग करते हैं। PLC, CNC, और मोशन कंट्रोल सिस्टम में औद्योगिक एम्बेडेड कंट्रोलर मॉड्यूलर I/O कार्ड इंटरफेस के लिए 40-पिन कनेक्टर का लाभ उठाते हैं। LCD और TFT डिस्प्ले मॉड्यूल आमतौर पर डायरेक्ट बोर्ड-टू-बोर्ड कनेक्शन के लिए 40-पिन पैरेलल RGB इंटरफेस का उपयोग करते हैं। मेडिकल डिवाइस एम्बेडेड कंट्रोलर, प्रयोगशाला स्वचालन उपकरण, पर्यावरण निगरानी डेटा लॉगर, और शैक्षिक रोबोटिक्स प्लेटफॉर्म सभी विश्वसनीय मॉड्यूलर इंटरकनेक्टिविटी के लिए 40-पिन कनेक्टर का उपयोग करते हैं।

CNJWY 40-पिन और अन्य हाई पिन काउंट फीमेल हेडर कनेक्टर को पारगमन के दौरान कनेक्टर की गति और संपर्क क्षति को रोकने के लिए एंटी-स्टैटिक सुरक्षात्मक ट्यूबों में फोम एंड-प्लग के साथ पैक किया जाता है। प्रत्येक ट्यूब में पिन गणना के आधार पर 10-20 कनेक्टर होते हैं, जिसमें मध्यवर्ती स्पेसर संपर्क संरेखण की रक्षा करते हैं। टेप-एंड-रील ग्राहकों के लिए, 40P कनेक्टर 56mm चौड़े कैरियर टेप पर प्रति रील 500 पीस के साथ उपलब्ध हैं। सभी पैकेजिंग सामग्री ANSI/ESD S20.20 मानकों के अनुसार ESD-सुरक्षित आवश्यकताओं को पूरा करती है। प्रत्येक उत्पादन लॉट 100% पिन संरेखण सत्यापन से गुजरता है जिसमें सटीक गेज, सभी 40 पोजीशन पर संपर्क प्रतिरोध परीक्षण और सम्मिलन बल माप का उपयोग किया जाता है। CNJWY निर्माण ISO9001:2015 प्रमाणित गुणवत्ता प्रबंधन के तहत संचालित होता है जिसमें पूर्ण UL, SGS, ROHS, और REACH अनुपालन होता है। कस्टम ध्रुवीकृत वेरिएंट जिसमें कीड मेटिंग के लिए मिसिंग पिन पोजीशन, सेलेक्टिव गोल्ड फ्लैश मोटाई और एप्लिकेशन-विशिष्ट इंसुलेटर सामग्री हमारे OEM इंजीनियरिंग टीम के माध्यम से उपलब्ध हैं। मानक डिलीवरी 7-10 कार्य दिवस है जिसमें न्यूनतम ऑर्डर मात्रा 2,000 पीस है।
