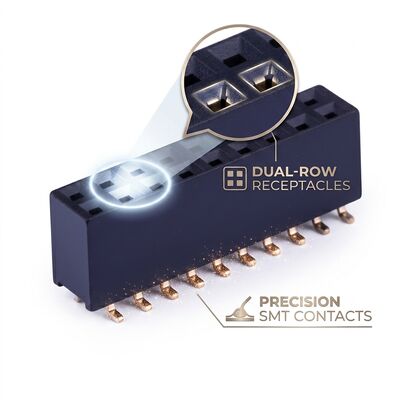

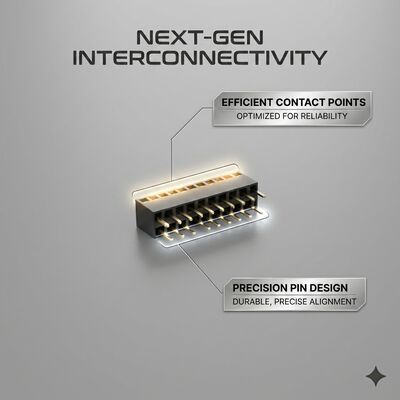

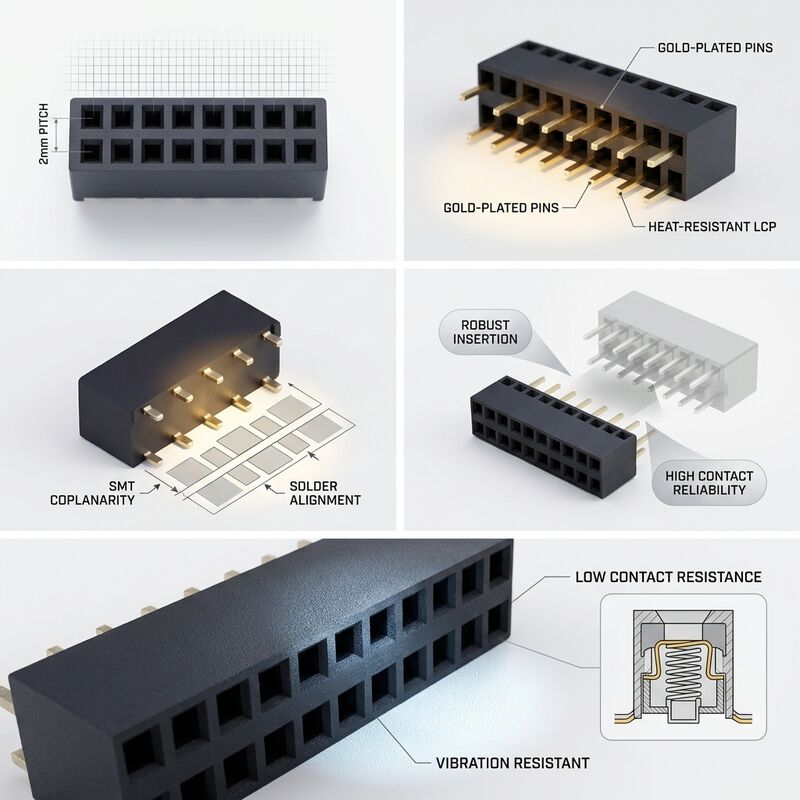

2.54 मिमी डबल रो महिला कनेक्टर गोल्ड फ्लैश पीए 6 टी ध्रुवीकृत कुंजी पीसीबी छेद के माध्यम से

CNJWY अपने श्रॉडेड बॉक्स हेडर स्टाइल 2.54MM डुअल रो फीमेल कनेक्टर को प्रस्तुत करता है, जिसे एक एकीकृत श्रॉउड वॉल के साथ इंजीनियर किया गया है जो मैकेनिकल पोलराइजेशन, रिवर्स-इंसर्शन प्रिवेंशन और मानक अनश्राउडेड फीमेल हेडर डिज़ाइनों की तुलना में बेहतर संपर्क सुरक्षा प्रदान करता है। बॉक्स-स्टाइल श्रॉउड संपर्क क्षेत्र के चारों ओर एक सुरक्षात्मक आवरण बनाता है, जो मेटिंग मेल पिन हेडर को सही संरेखण में निर्देशित करता है, जबकि रिवर्स या ऑफसेट इंसर्शन प्रयासों को शारीरिक रूप से अवरुद्ध करता है। यह मैकेनिकल कीइंग उत्पादन वातावरण में महत्वपूर्ण है जहां असेंबली त्रुटियां कनेक्टर को नुकसान पहुंचा सकती हैं, पावर रेल को शॉर्ट-सर्किट कर सकती हैं, या तैनात उपकरणों में निष्क्रिय फील्ड विफलताएं पैदा कर सकती हैं। गोल्ड फ्लैश प्लेटेड फॉस्फर कांस्य संपर्क रेटेड मेटिंग चक्र जीवनकाल में लगातार कम-प्रतिरोध कनेक्शन प्रदान करते हैं, जबकि ग्लास फाइबर रीइन्फोर्समेंट के साथ PA6T उच्च-तापमान थर्मोप्लास्टिक हाउसिंग लीड-फ्री सोल्डरिंग प्रक्रियाओं के माध्यम से आयामी स्थिरता सुनिश्चित करता है। 06P से 64P तक उपलब्ध डुअल रो कॉन्फ़िगरेशन और मानक और कस्टम पोलराइजेशन योजनाओं दोनों के लिए समर्थन, जिसमें मिसिंग-पिन कीइंग और स्लॉट-आधारित ओरिएंटेशन नियंत्रण शामिल है, यह कनेक्टर औद्योगिक, चिकित्सा और मिशन-महत्वपूर्ण इलेक्ट्रॉनिक सिस्टम के लिए एक मजबूत, गलती-प्रूफ इंटरकनेक्ट समाधान प्रदान करता है।

• एकीकृत श्रॉउड वॉल सुरक्षा: बॉक्स-स्टाइल श्रॉउड संपर्क क्षेत्र को पूरी तरह से घेरता है, जिससे फीमेल संपर्कों को हैंडलिंग, असेंबली और फील्ड सर्विस के दौरान यांत्रिक क्षति से बचाया जा सके। श्रॉउड दीवारें एक मार्गदर्शक फ़नल भी प्रदान करती हैं जो मेटिंग मेल हेडर को स्वयं-संरेखित करती है, इंसर्शन बल भिन्नता को कम करती है और मुड़े हुए पिन क्षति को रोकती है।
• ध्रुवीकृत रिवर्स-इंसर्शन रोकथाम: असममित श्रॉउड स्लॉट ज्यामिति और वैकल्पिक मिसिंग-पिन कीइंग सहित अंतर्निहित ध्रुवीकरण सुविधाएँ शारीरिक रूप से रिवर्स, ऑफसेट, या सिंगल-रो-मिसअलाइन्ड इंसर्शन को रोकती हैं। यह उत्पादन-असेंबल इलेक्ट्रॉनिक उपकरणों में कनेक्टर-संबंधित फील्ड विफलताओं का प्राथमिक कारण समाप्त करता है।
• उन्नत मेटिंग विश्वसनीयता: श्रॉउड-निर्देशित मेटिंग तंत्र मैनुअल कनेक्टर इंसर्शन के लिए आवश्यक सटीकता को कम करता है, जिससे उत्पादन लाइन ऑपरेटरों द्वारा तेज और अधिक विश्वसनीय असेंबली सक्षम होती है। थोड़ी कोणीय मिसअलाइनमेंट के साथ भी, श्रॉउड दीवारें मेटिंग हेडर को सही स्थिति में पुनर्निर्देशित करती हैं।
• गोल्ड फ्लैश संपर्क प्रदर्शन: निकल प्लेटिंग पर समान गोल्ड फ्लैश के साथ फॉस्फर कांस्य संपर्क 300 मेटिंग चक्रों में 20mΩ से नीचे संपर्क प्रतिरोध बनाए रखते हैं, परीक्षण, कॉन्फ़िगरेशन और फील्ड रखरखाव प्रक्रियाओं के दौरान बार-बार कनेक्ट-डिस्कनेक्ट संचालन के बाद भी विश्वसनीय विद्युत कनेक्शन सुनिश्चित करते हैं।
• PA6T उच्च-तापमान हाउसिंग: 30% ग्लास फाइबर से प्रबलित UL94V-0 रेटेड PA6T थर्मोप्लास्टिक श्रॉउड और संपर्क हाउसिंग 260°C पीक रिफ्लो तापमान का सामना करता है। एकीकृत श्रॉउड डिज़ाइन पूर्ण थर्मल चक्र के माध्यम से सटीक दीवार ज्यामिति बनाए रखता है, जिससे ध्रुवीकरण और संरेखण कार्यक्षमता बनी रहती है।
• उत्पादन त्रुटि उन्मूलन: उच्च-मात्रा वाले विनिर्माण वातावरण में, एक एकल रिवर्स कनेक्टर इंसर्शन की लागत पीसीबी रीवर्क, सिस्टम क्षति और उत्पादन लाइन डाउनटाइम को ध्यान में रखते हुए कनेक्टर लागत से कई गुना अधिक हो सकती है। श्रॉडेड बॉक्स डिज़ाइन इस विफलता मोड को पूरी तरह से समाप्त करता है, मिशन-महत्वपूर्ण असेंबली के लिए इंजीनियरिंग आत्मविश्वास प्रदान करता है।

श्रॉडेड बॉक्स हेडर स्टाइल फीमेल कनेक्टर उन अनुप्रयोगों में आवश्यक है जहां मानव असेंबली त्रुटि को डिजाइन द्वारा समाप्त किया जाना चाहिए। औद्योगिक स्वचालन उपकरण जिसमें पीएलसी नियंत्रक, मोटर ड्राइव और वितरित आई/ओ मॉड्यूल शामिल हैं, पैनल वायरिंग और फील्ड इंस्टॉलेशन के दौरान महंगी असेंबली गलतियों को रोकने के लिए श्रॉडेड कनेक्टर का उपयोग करते हैं। रोगी मॉनिटर, इन्फ्यूजन पंप और डायग्नोस्टिक इमेजिंग उपकरण जैसे चिकित्सा उपकरणों के लिए ध्रुवीकृत कनेक्टर की आवश्यकता होती है ताकि गलत वोल्टेज या सिग्नल लागू करने वाली इंटरकनेक्शन त्रुटियों को रोककर रोगी सुरक्षा सुनिश्चित की जा सके। रक्षा और एयरोस्पेस इलेक्ट्रॉनिक्स एवियोनिक्स मॉड्यूल, संचार उपकरण और मार्गदर्शन प्रणालियों में श्रॉडेड कनेक्टर का उपयोग करते हैं जहां कनेक्टर मिस-मेटिंग मिशन-महत्वपूर्ण कार्यक्षमता से समझौता कर सकती है। ऑटोमोटिव ईसीयू असेंबली लाइनें गलती-प्रूफ कनेक्टरों से लाभान्वित होती हैं जो इंसर्शन त्रुटियों को समाप्त करके उत्पादन थ्रूपुट को तेज करती हैं। बेस स्टेशन ट्रांससीवर और नेटवर्क स्विचिंग उपकरण सहित दूरसंचार अवसंरचना विश्वसनीय फील्ड-रिप्लेसेबल यूनिट इंटरकनेक्ट के लिए श्रॉडेड कनेक्टर पर निर्भर करती है। अतिरिक्त अनुप्रयोगों में रेलवे सिग्नलिंग सिस्टम, पावर प्रोटेक्शन उपकरण, सेमीकंडक्टर टेस्ट इंस्ट्रूमेंटेशन और प्रयोगशाला विश्लेषणात्मक उपकरण शामिल हैं जहां कनेक्टर विश्वसनीयता सीधे सिस्टम सुरक्षा और माप सटीकता को प्रभावित करती है।

CNJWY श्रॉडेड बॉक्स हेडर कनेक्टर कस्टम एंटी-स्टैटिक ट्रे में व्यक्तिगत पॉकेट डिब्बे के साथ पैक किए जाते हैं जो शिपिंग और हैंडलिंग के दौरान यांत्रिक क्षति से श्रॉउड दीवारों और संपर्कों की रक्षा करते हैं। प्रत्येक ट्रे में पिन गणना के आधार पर 20-50 कनेक्टर होते हैं, जिसमें मल्टी-ट्रे शिपमेंट के लिए स्टैकिंग इंटरलॉक सुविधाएँ होती हैं। टेप-एंड-रील ग्राहकों के लिए, श्रॉडेड डिज़ाइन कनेक्टर की चौड़ाई के आधार पर 56 मिमी या 72 मिमी चौड़े कैरियर टेप के साथ संगत है। सभी पैकेजिंग सामग्री ANSI/ESD S20.20 इलेक्ट्रोस्टैटिक डिस्चार्ज सुरक्षा मानकों को पूरा करती है। प्रत्येक उत्पादन लॉट 100% स्वचालित ऑप्टिकल निरीक्षण से गुजरता है जिसमें श्रॉउड वॉल ज्यामिति सत्यापन, ध्रुवीकरण सुविधा आयामी जांच और संपर्क स्थिति माप शामिल है। संदर्भ मेल पिन हेडर के साथ कार्यात्मक मेटिंग परीक्षण इंसर्शन बल और ध्रुवीकरण प्रभावशीलता को मान्य करते हैं। CNJWY निर्माण ISO9001:2015 प्रमाणित है जिसमें UL, SGS, ROHS और REACH अनुपालन है। कस्टम ध्रुवीकरण कॉन्फ़िगरेशन, एप्लिकेशन-विशिष्ट श्रॉउड रंग (काला, प्राकृतिक, नीला, लाल), और संशोधित मिसिंग-पिन कीइंग पैटर्न हमारे OEM इंजीनियरिंग सेवाओं के माध्यम से उपलब्ध हैं। मानक डिलीवरी 7-10 कार्य दिवस है जिसमें न्यूनतम ऑर्डर मात्रा 2,000 पीस है।
