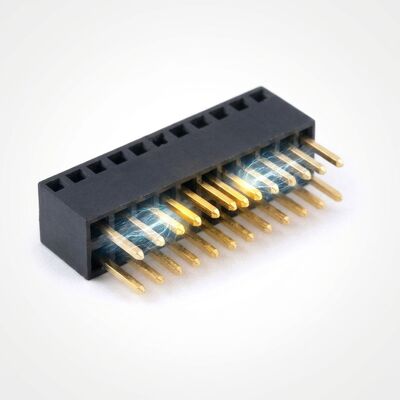

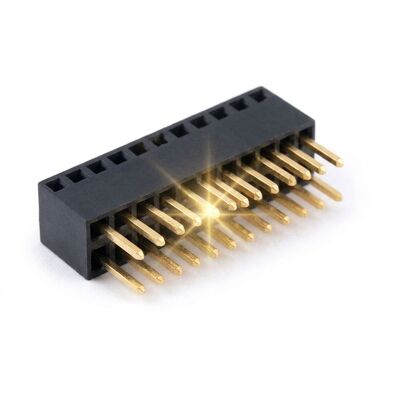

2.54 मिमी पिच ट्रिपल रो फीमेल हेडर कनेक्टर 3x40P थ्रू होल गोल्ड फ्लैश PA6T

किनारे की जगह खत्म हो जाने वाले बोर्ड डिज़ाइन के लिए शायद ही कभी बड़े बाड़े की आवश्यकता होती है; उन्हें एक ऐसे सॉकेट की आवश्यकता होती है जो समान फुटप्रिंट में अधिक सर्किट स्टैक करता है। यह 2.54 मिमी पिच ट्रिपल रो फीमेल हेडर एक ही 7.62 मिमी चौड़ाई में संपर्कों की तीन समानांतर पंक्तियाँ रखता है, इसलिए 120 पोजीशन इंटरफ़ेस बोर्ड क्षेत्र पर कब्जा कर लेता है जिसकी आवश्यकता केवल 80 पोजीशन के लिए एक पारंपरिक डुअल रो सॉकेट को होगी। फुटप्रिंट परिचित 2.54 मिमी ग्रिड के अंदर रहता है, जिसका अर्थ है कि मौजूदा पुरुष पिन हेडर, जम्पर शिम और रिबन असेंबली अभी भी बिना किसी रीडिज़ाइन के मेट करते हैं।

इन्सुलेटर को PA6T से मोल्ड किया गया है, जो एक उच्च तापमान वाला पॉलीमाइड है जो लीड-फ्री रीफ्लो को 260 C पर झेलता है और बार-बार थर्मल साइकलिंग के बाद अपने आयामों को बनाए रखता है। प्रत्येक फॉस्फर कांस्य संपर्क निकल अंडरप्लेट पर सोने की फ्लैश ले जाता है, जो असेंबली के सेवा जीवन भर संपर्क प्रतिरोध को 20 मिलीओम से नीचे रखता है। एक बंद दो-बिंदु संपर्क स्प्रिंग हर 0.64 मिमी वर्ग पोस्ट को मजबूती से पकड़ता है, जो ट्रिपल रो भागों पर मायने रखता है क्योंकि मध्य पंक्ति सोल्डरिंग के बाद निरीक्षण करने के लिए सबसे कठिन होती है।

• ट्रिपल रो घनत्व: 7.62 मिमी बॉडी चौड़ाई पर तीन संपर्क पंक्तियाँ समान लंबाई के डुअल रो सॉकेट की तुलना में 50 प्रतिशत अधिक पोजीशन देती हैं।
• 2.54 मिमी ग्रिड संगत: संपर्क मानक 2.54 मिमी पिच पर बैठते हैं, इसलिए हेडर सामान्य 0.64 मिमी वर्ग पुरुष पोस्ट और शंट के साथ मेट करता है।
• उच्च तापमान PA6T बॉडी: UL 94V-0 इन्सुलेटर 260 C रीफ्लो का सामना करता है और वेव सोल्डरिंग के माध्यम से आयामी रूप से स्थिर रहता है।
• गोल्ड फ्लैश संपर्क: निकल अंडरप्लेटेड फॉस्फर कांस्य संपर्क 20 मिलीओम से कम संपर्क प्रतिरोध बनाए रखते हैं और फेटिंग जंग का विरोध करते हैं।
• बंद संपर्क स्प्रिंग: एक चार-उंगली स्प्रिंग प्रत्येक पोस्ट को दोनों चेहरों पर पकड़ता है, मध्य पंक्ति निरीक्षण से छिपी होने पर सिग्नल अखंडता की रक्षा करता है।
• रंग कोडित पंक्ति मार्कर: शीर्ष चेहरे पर मोल्डेड पंक्ति सूचकांक ऑपरेटरों को बोर्ड के रीफ्लो ओवन में प्रवेश करने से पहले अभिविन्यास सत्यापित करने की अनुमति देते हैं।

ट्रिपल रो हेडर वहां दिखाई देते हैं जहां एक कंट्रोल बोर्ड को लंबाई बढ़ाए बिना एक चौड़े समानांतर बस को सौंपना होता है। विशिष्ट इंस्टॉलेशन में औद्योगिक पीएलसी बैकप्लेन शामिल हैं जो एक आई/ओ कार्ड और एक मदरबोर्ड के बीच 96 या 120 सिग्नल रूट करते हैं, एलईडी डिस्प्ले ड्राइवर पैनल जिन्हें घने रो ड्राइवर की आवश्यकता होती है, उपकरण फ्रंट एंड जो कई एनालॉग चैनल ले जाते हैं, और टेस्ट फिक्स्चर जहां एक एकल सम्मिलन को एक बार में पूरे प्रोब ऐरे से संपर्क करना होता है। क्योंकि बॉडी केवल 7.62 मिमी चौड़ी है, यह पार्ट हैंडहेल्ड मेडिकल डिवाइस में मेजेनाइन स्टैकिंग के लिए भी उपयुक्त है, जहां बोर्ड से बोर्ड की क्लीयरेंस एक मौजूदा बाड़े द्वारा तय की जाती है।

3 x 2 से 3 x 40 पोजीशन तक की लंबाई एक सामान्य संपर्क पट्टी से इकट्ठी की जाती है, इसलिए टूलिंग लागत छोटे ऑर्डर पर नहीं डाली जाती है। हम अनुरोध पर 0.38, 0.76 या 1.27 माइक्रोन की चयनात्मक सोने की मोटाई की आपूर्ति कर सकते हैं, लागत संवेदनशील कार्यक्रमों के लिए इन्सुलेटर को PA9T या PBT में बदल सकते हैं, और बॉडी में एक लोकेटिंग बॉस या एक पोलराइजिंग कुंजी को मोल्ड कर सकते हैं जब मेटिंग साइड को एकल अभिविन्यास की आवश्यकता होती है। हमारी इंजीनियरिंग टीम पूर्ण 3डी मॉडल और अनुशंसित पीसीबी लैंड पैटर्न फ़ाइल पर रखती है, और कस्टम फुटप्रिंट के लिए दो कार्य दिवसों के भीतर ड्राइंग अनुमोदन लौटाती है।

प्रत्येक हेडर को 1000 पीस के लॉट में एंटी-स्टैटिक शील्डिंग बैग में गिना जाता है, जिसमें एक डेसिकेंट सैशे और एक नमी संकेतक होता है। फिर बैग को CNJWY न्यूट्रल लेबल वाले एक्सपोर्ट-ग्रेड कोरुगेटेड कार्टन में पैक किया जाता है, और पिन फ़ील्ड को एक मोल्डेड फोम इंसर्ट द्वारा संरक्षित किया जाता है ताकि कोई भी संपर्क कार्टन की दीवार के खिलाफ न टिके। कार्टन का सकल वजन 15 किलोग्राम से कम रहता है, जो अंतरराष्ट्रीय हवाई माल ढुलाई की सीमा के भीतर मैनुअल हैंडलिंग को बनाए रखता है, जबकि समुद्री माल ढुलाई के लिए पैलेट लोड को आर्द्रता नियंत्रण के लिए स्ट्रेच रैप और स्ट्रैप किया जाता है। वितरण ग्राहकों के लिए कस्टम बारकोड लेबल, स्वयं-ब्रांडेड कार्टन और ड्रॉप-टेस्टेड इनर पैकेजिंग उपलब्ध हैं। प्रत्येक बैच के साथ एक आयामी रिपोर्ट, एक चढ़ाना मोटाई प्रमाण पत्र और उसी उत्पादन लॉट से लिया गया एक RoHS घोषणा होती है।
