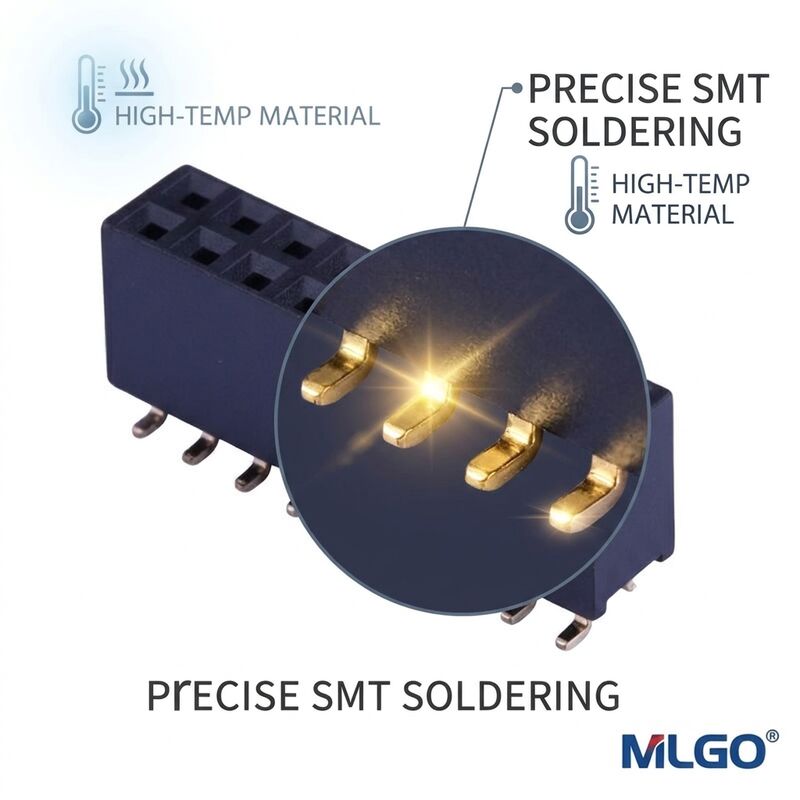

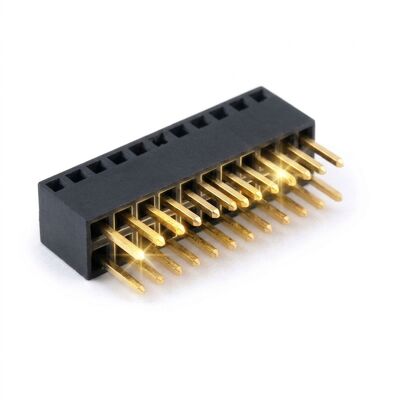

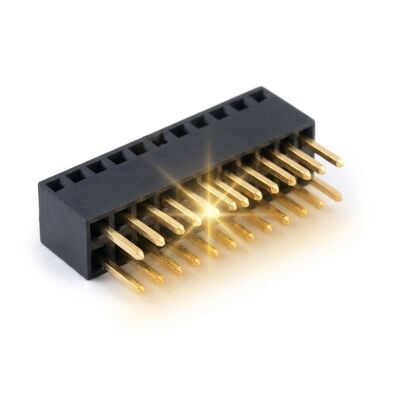

2.54 मिमी मशीनीकृत गोल पिन महिला हेडर सॉकेट 40 पिन सोना निकेल के ऊपर परिशुद्धता घुमाया

स्टैम्प्ड संपर्क तेज़ और सस्ते होते हैं, लेकिन वे मशीन वाले पिंजरे की स्प्रिंग मेमोरी का मुकाबला नहीं कर सकते। यह 2.54 मिमी गोल पिन फीमेल हेडर प्रिसिजन टर्न्ड ब्रास स्लीव्स से बना है, जिनमें से प्रत्येक में एक सिक्स-फिंगर कॉन्टैक्ट केज होता है जो चारों तरफ से गोल या चौकोर पोस्ट को लपेटता है। इसका परिणाम एक सॉकेट है जिसकी इंसर्शन फोर्स सैकड़ों साइकल तक सपाट रहती है, यही कारण है कि मशीन वाले सॉकेट बर्न-इन बोर्ड, आईसी टेस्ट सॉकेट और किसी भी असेंबली पर हावी होते हैं जिन्हें फैक्ट्री में एक बार के बजाय सर्विस के दौरान लगाया और हटाया जाता है।

इन्सुलेटर नायलॉन के बजाय पीपीएस है। पीपीएस 125 डिग्री सेल्सियस के निरंतर संचालन में अपने आयामों को बनाए रखता है और जब सॉकेट को टेस्ट फिक्स्चर में क्लैंप किया जाता है तो यह क्रीप नहीं करता है, इसलिए 2.54 मिमी संपर्क रिक्ति थर्मल साइकलिंग के वर्षों के बाद भी सही रहती है। 0.76 माइक्रोन की गोल्ड प्लेटिंग 2.5 माइक्रोन निकल बैरियर पर बैठती है, जो संपर्क प्रतिरोध को लगभग 10 मिलीओम के करीब रखती है और निकल के प्रसार को रोकती है जो अंततः सस्ते पुर्जों पर पतली फ्लैश कोटिंग को सुस्त कर देती है।

• प्रिसिजन टर्न्ड कॉन्टैक्ट्स: प्रत्येक पीतल की स्लीव को स्विस लेथ पर मशीन किया जाता है, जिससे एक संकेंद्रित बोर मिलता है जो पिन एक से पिन चालीस तक लगातार इंसर्शन फोर्स बनाए रखता है।
• सिक्स-फिंगर कॉन्टैक्ट केज: आंतरिक केज गोल और चौकोर पोस्ट दोनों को पकड़ता है और स्टैम्प्ड कॉन्टैक्ट के जीवन से कहीं अधिक स्प्रिंग मेमोरी बनाए रखता है।
• गोल्ड 0.76 माइक्रोन ओवर निकल: 2.5 माइक्रोन निकल बैरियर प्रसार को रोकता है, इसलिए संपर्क प्रतिरोध पूरी सेवा जीवन के दौरान लगभग 10 मिलीओम के करीब रहता है।
• पीपीएस इन्सुलेटर: पॉलीफेनिलीन सल्फाइड 260 डिग्री सेल्सियस सोल्डरिंग, सॉल्वैंट्स और निरंतर 125 डिग्री सेल्सियस संचालन का प्रतिरोध करता है बिना आयामी क्रीप के।
• कम और स्थिर इंसर्शन फोर्स: 500 साइकल के बाद भी मेटिंग फोर्स अनुमानित रहता है, जो रीवर्क किए गए बोर्डों पर प्लेटेड थ्रू होल की सुरक्षा करता है।
• सॉकेटेबल आईसी फुटप्रिंट: 2.54 मिमी सिंगल रो फॉर्मेट स्टैंडर्ड डीआईपी आउटलाइन, टर्न्ड पिन एडॉप्टर और वायर रैप पोस्ट स्वीकार करता है।

मशीन वाले सॉकेट वहां निर्दिष्ट किए जाते हैं जहां कनेक्शन को बार-बार इंसर्शन से बचना होता है। बर्न-इन और लाइफ टेस्ट बोर्ड उनका उपयोग करते हैं क्योंकि स्टैम्प्ड संपर्क कुछ सौ ओवन साइकल के बाद स्प्रिंग फोर्स खो देता है। ऑटोमोटिव ईसीयू प्रोग्रामर और कैलिब्रेशन रिग्स महंगे कंट्रोल यूनिट के प्लेटेड थ्रू होल की सुरक्षा के लिए उन पर निर्भर करते हैं। ऑडियो और इंस्ट्रूमेंट डिजाइनर उन्हें ओप एम्प और डीआईपी एडॉप्टर सॉकेट के लिए चुनते हैं, जहां एक टाइट, लो-रेसिस्टेंस कॉन्टैक्ट नॉइज़ फ्लोर को कम रखता है। वे वायर रैप प्रोटोटाइपिंग, क्रिस्टल और रिले सॉकेट, और किसी भी लेगेसी बोर्ड के लिए भी मानक विकल्प हैं जिसकी मरम्मत की जाती है बजाय इसके कि उसे बदला जाए।

हम पीतल या बेरिलियम कॉपर में स्लीव्स मशीन करते हैं, और उच्च इंसर्शन काउंट फिक्स्चर के लिए गोल्ड की मोटाई को 1.27 या 1.5 माइक्रोन तक बढ़ा सकते हैं। 2 से 40 पोजीशन तक की सिंगल रो की लंबाई स्ट्रिप मटेरियल के रूप में स्टॉक की जाती है, इसलिए छोटे रन के लिए नए टूलिंग की आवश्यकता नहीं होती है। वैकल्पिक सुविधाओं में थ्रू होल सुरक्षा के लिए एक क्लोज्ड बॉटम, 1.6 मिमी या 2.4 मिमी बोर्डों से मेल खाने वाली सोल्डर टेल की लंबाई, और पीपीएस या हाई टेम्परेचर पीईआई में एक इन्सुलेटर शामिल है। 0.5 मिमी गोल पोस्ट और 0.64 मिमी चौकोर पोस्ट के लिए कस्टम कॉन्टैक्ट केज दोनों उपलब्ध हैं, और इंजीनियरिंग नमूने ड्राइंग अनुमोदन के पांच कार्य दिवसों के भीतर शिप हो जाते हैं।

मशीन वाले सॉकेट एंटी-स्टैटिक ट्यूबों में 20 या 50 पीस में लाइन से निकलते हैं, जो परिवहन के दौरान टर्न्ड कॉन्टैक्ट्स को लेटरल इम्पैक्ट से बचाता है। ट्यूबों को फोम एंड कैप के साथ एक्सपोर्ट कार्टन में बॉक्स किया जाता है, और प्रत्येक कार्टन पर एक लॉट नंबर होता है जो उस बैरल के प्लेटिंग सर्टिफिकेट से लिंक होता है। क्योंकि गोल्ड लेयर इस उत्पाद पर लागत का मुख्य चालक है, प्रत्येक शिपमेंट में बैच के तीन बिंदुओं पर एक्स-रे फ्लोरेसेंस द्वारा मापी गई प्लेटिंग मोटाई रिपोर्ट शामिल होती है। कार्टन को टैम्पर एविडेंट टेप से सील किया जाता है और समुद्री माल ढुलाई के लिए ह्यूमिडिटी इंडिकेटर के साथ चिह्नित किया जाता है। वितरक न्यूट्रल ट्यूब, स्वयं-ब्रांड लेबल और बारकोडेड कार्टन का अनुरोध कर सकते हैं, और हम भेजे गए प्रत्येक लॉट के लिए आयामी रिपोर्ट का तीन साल का आर्काइव रखते हैं।
