2.54mm पिच डुअल रो एलिवेटेड 15mm फीमेल हेडर कनेक्टर लॉन्ग लेग स्टैकिंग सॉकेट

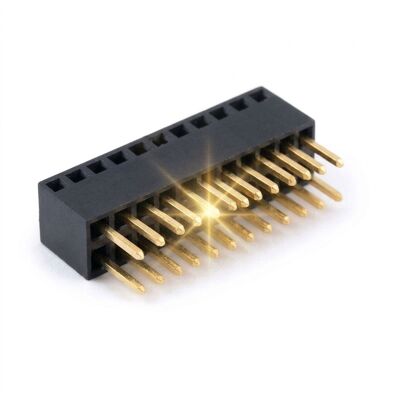

कुछ बोर्ड एक-दूसरे के करीब नहीं बैठ सकते हैं। एक डिस्प्ले को पीछे हवा की आवश्यकता होती है, एक पावर स्टेज को अपने हीट सिंक के लिए जगह चाहिए, या एक डॉटर कार्ड को मदरबोर्ड पर एक ऊंचे इलेक्ट्रोलाइटिक कैपेसिटर को साफ़ करने की आवश्यकता होती है। यह एलिवेटेड 2.54 मिमी डुअल रो फीमेल हेडर 15 मिमी बॉडी हाइट और एक्सटेंडेड सोल्डर लेग्स के साथ इस समस्या को हल करता है, जिससे डिज़ाइनर बोर्ड-टू-बोर्ड गैप को कनेक्टर पर सेट कर सकते हैं बजाय स्टैंडऑफ और दूसरे असेंबली स्टेप को जोड़ने के।

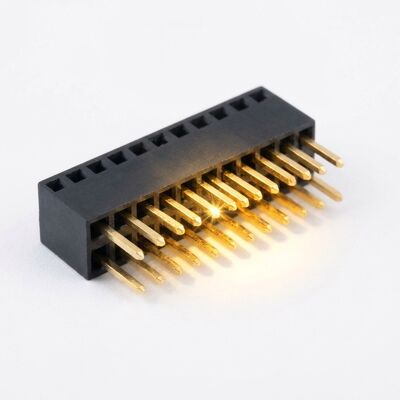

इंसुलेटर एक मानक फीमेल हेडर के समान 2.54 मिमी संपर्क ग्रिड रखता है लेकिन बॉडी को एक ऊंचे, रिब्ड टॉवर में मोल्ड करता है। वर्टिकल रिब्स टॉवर को मजबूत करती हैं ताकि जब एक मेटिंग हेडर को ऑफ एंगल डाला जाए तो वह लचीला न हो, और एक्सटेंडेड कॉन्टैक्ट टेल 1.6 मिमी बोर्ड से गुजरने के लिए पर्याप्त लंबी होती हैं और अभी भी नीचे की तरफ एक पूर्ण सोल्डर फिलेट छोड़ती हैं। निकल पर गोल्ड फ्लैश संपर्क इंटरफ़ेस को स्थिर रखता है जबकि लंबा बॉडी डीप स्टैक के मैकेनिकल लीवरेज को अवशोषित करता है।

• 15 मिमी स्टैकिंग ऊंचाई: एक मोल्डेड 15 मिमी टॉवर स्टैंडऑफ के बिना बोर्ड-टू-बोर्ड गैप को ठीक करता है, प्रति बोर्ड जोड़ी एक असेंबली स्टेप बचाता है।
• रिब्ड टॉवर ज्यामिति: वर्टिकल रिब्स एलिवेटेड बॉडी को मजबूत करती हैं ताकि ऑफ एंगल इंसर्शन संपर्क क्षेत्र को लचीला न करे।
• एक्सटेंडेड 3 मिमी सोल्डर लेग्स: लंबी टेल 1.6 मिमी बोर्ड पर एक पूर्ण फिलेट छोड़ती हैं और वेव प्रक्रियाओं में नीचे से सोल्डर करने योग्य रहती हैं।
• पूर्ण 2.54 मिमी ग्रिड: संपर्क मानक पिच पर बने रहते हैं, इसलिए पार्ट किसी भी सामान्य डुअल रो मेल हेडर के साथ मेट करता है।
• निकल पर गोल्ड फ्लैश: निकल अंडरप्लेटिंग संपर्क प्रतिरोध को कम रखता है और तांबे को सोने की परत में माइग्रेट करने से रोकता है।
• लगातार इंसर्शन फोर्स: संतुलित संपर्क स्प्रिंग्स का मतलब है कि 40 वे स्टैक अभी भी बिना प्रेस के हाथ से डाला जा सकता है।

एलिवेटेड सॉकेट बोर्ड स्टैकिंग के शांत वर्कहॉर्स हैं। वे इंस्ट्रूमेंट पैनल में मेन लॉजिक बोर्ड के ऊपर एलसीडी और ओएलईडी ड्राइवर बोर्ड रखते हैं, पावर सप्लाई पर मैग्नेटिक्स को कम्युनिकेशन मॉड्यूल को क्लियर करते हैं, और आरएफ डॉटर कार्ड को नॉइजी डिजिटल ग्राउंड प्लेन से अलग करते हैं। एलईडी लाइटिंग कंट्रोल में वे ड्राइवर बोर्ड को उठाते हैं ताकि दोनों पीसीबी के बीच एयरफ्लो पास हो सके। इंडस्ट्रियल एनक्लोजर उन्हें पीतल के स्टैंडऑफ के बजाय उपयोग करते हैं क्योंकि कनेक्टर एक प्लेसमेंट में स्पेसिंग और इलेक्ट्रिकल कनेक्शन दोनों करता है, जो असेंबली टाइम को छोटा करता है और लाइन से फास्टनिंग ऑपरेशन को हटाता है।

5.0, 8.5, 11.0, 15.0 और 20.0 मिमी की बॉडी हाइट सभी एक ही इंसर्ट परिवार से उत्पादित होती हैं, इसलिए एक टॉलर स्टैक में डिज़ाइन को स्विच करने से पीसीबी फुटप्रिंट नहीं बदलता है। हम मोटी बैकप्लेन के लिए सोल्डर टेल को 4.0 मिमी तक बढ़ा सकते हैं, पिक एंड प्लेस अलाइनमेंट के लिए एक लोकेटिंग पेग को मोल्ड कर सकते हैं, और एक पोलराइजिंग वॉल जोड़ सकते हैं ताकि मेटिंग हेडर को केवल एक ही तरह से डाला जा सके। वॉल्यूम प्रोग्राम के लिए इंसुलेटर को PA9T में ले जाया जा सकता है जहां बोर्ड दूसरे रिफ्लो से गुजरता है, और संपर्क को लागत को नियंत्रित करने के लिए केवल मेटिंग क्षेत्र पर 0.38 माइक्रोन सेलेक्टिव गोल्ड के साथ आपूर्ति की जा सकती है।

स्टैकिंग सॉकेट को 1000 पीस के एंटी-स्टैटिक बैग में पैक किया जाता है, जिसमें लंबे बॉडी को मोल्डेड ट्रे में नेस्ट किया जाता है ताकि टॉवर कार्टन के वजन को न सहें। प्रत्येक बैग में एक डेसिकेंट और एक ह्यूमिडिटी इंडिकेटर कार्ड होता है। एक्सपोर्ट कार्टन 15 किग्रा सकल के लिए रेटेड होते हैं, CNJWY न्यूट्रल लेबल के साथ प्रिंटेड होते हैं, और टैम्पर एविडेंट टेप से बंद होते हैं। समुद्री माल ढुलाई के लिए हम एज प्रोटेक्टर के साथ श्रिंक रैप्ड स्टैक में पैलेटाइज करते हैं, जो नम कंटेनर में लोड के तहत टॉवर को विकृत होने से बचाता है। कस्टम कार्टन प्रिंटिंग, ओन-ब्रांड लेबल और बारकोडेड इनर बैग उपलब्ध हैं, और हर लॉट एक हाइट गेज रिपोर्ट के साथ शिप होता है जो पांच सैंपल किए गए पार्ट्स की वास्तविक बॉडी हाइट को रिकॉर्ड करता है।
