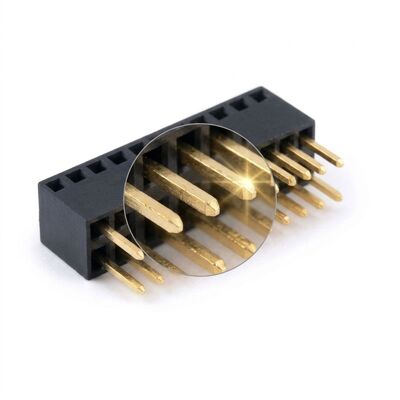

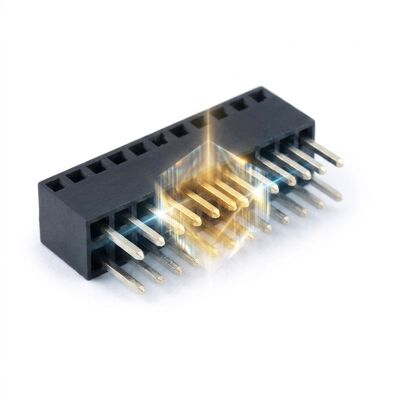

2.54 मिमी पिच हाई करंट 5ए डुअल संपर्क महिला हेडर कनेक्टर पावर पीसीबी सॉकेट

अधिकांश 2.54 मिमी हेडर दो या तीन एम्पीयर पर रेटेड होते हैं, जो संकेतों के लिए ठीक है और बिजली के लिए मामूली है। यह संस्करण एक के बजाय प्रत्येक टर्मिनल पर दो स्वतंत्र स्प्रिंग फिंगर्स का उपयोग करके 5A प्रति संपर्क तक की सीमा बढ़ाता है, जिससे प्रवाहकीय पथ और सामान्य बल दोनों एक साथ दोगुने हो जाते हैं। मोटा 0.30 मिमी फॉस्फर कांस्य स्टॉक तापमान वृद्धि को भी कम करता है जो अन्यथा एक घने कनेक्टर ब्लॉक में करंट को सीमित कर देगा।

चूंकि संपर्क अधिक गर्मी को नष्ट करता है, इन्सुलेटर PA9T तक चला जाता है और बॉडी को कोशिकाओं के बीच चौड़े एयर गैप के साथ ढाला जाता है ताकि गर्मी पिन क्षेत्र से निकल जाए बजाय इसके कि वह हाउसिंग में सोख जाए। परिणाम एक कनेक्टर है जो मोटर करंट, एलईडी ड्राइवर करंट या हीटर करंट को उसी 2.54 मिमी फुटप्रिंट के माध्यम से ले जाता है जिसे इंजीनियर पहले से ही संकेतों के लिए उपयोग करते हैं, बोर्ड पर एक अलग टर्मिनल ब्लॉक से बचते हैं जिनके लिए कोई जगह नहीं है।

• प्रति संपर्क 5A: डुअल स्प्रिंग फिंगर्स प्रवाहकीय पथ और सामान्य बल को दोगुना करते हैं, जिससे रेटिंग मानक 3A सॉकेट से काफी ऊपर हो जाती है।
• 0.30 मिमी फॉस्फर कांस्य: मोटा संपर्क स्टॉक तापमान वृद्धि को कम करता है इसलिए घने ब्लॉक में करंट रेटिंग बनी रहती है।
• डुअल कॉन्टैक्ट स्प्रिंग्स: दो स्वतंत्र फिंगर्स एक के शिथिल होने पर भी दबाव बनाए रखते हैं, जिससे कंपन के तहत विश्वसनीयता में सुधार होता है।
• PA9T उच्च तापमान बॉडी: 125 C परिवेश संचालन और 260 C रीफ्लो को संपर्क कोशिकाओं के चारों ओर नरम किए बिना संभालता है।
• ओपन सेल एयरफ्लो: चौड़े मोल्डेड गैप गर्मी को पिन क्षेत्र से निकलने देते हैं बजाय इसके कि वह इन्सुलेटर में सोख जाए।
• समान 2.54 मिमी फुटप्रिंट: पीसीबी लैंड पैटर्न या मेटिंग पोस्ट को बदले बिना एक मानक सिग्नल हेडर को बदल देता है।

उच्च करंट 2.54 मिमी हेडर का उपयोग वहां किया जाता है जहां एक बोर्ड को स्क्रू टर्मिनल जोड़े बिना बिजली ले जाने की आवश्यकता होती है। मोटर ड्राइवर बोर्ड उन्हें पावर स्टेज तक फेज करंट पहुंचाने के लिए उपयोग करते हैं, एलईडी ल्यूमिनेयर्स उन्हें ड्राइवर बोर्ड और लाइट इंजन बोर्ड को ब्रिज करने के लिए उपयोग करते हैं, और बैटरी प्रबंधन प्रणाली उन्हें सेल हार्नेस करंट को माप पीसीबी पर लाने के लिए उपयोग करते हैं। वे हीटिंग कंट्रोलर में भी दिखाई देते हैं, जहां एक रिले बोर्ड प्रतिरोधी लोड को फीड करता है, और रेल सिग्नलिंग मॉड्यूल में जिन्हें ऊंचे परिवेश तापमान से बचना चाहिए। प्रत्येक मामले में कनेक्टर असेंबली को सेवा योग्य रखते हुए कई एम्पीयर ले जाता है।

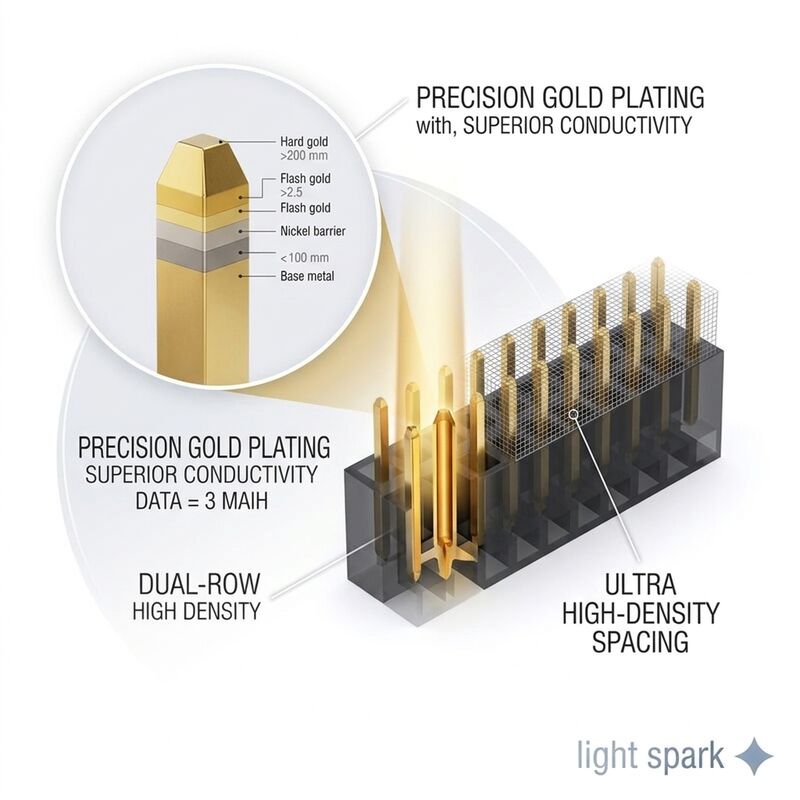

हम संपर्क को आपकी वर्तमान प्रोफ़ाइल के अनुसार ट्यून कर सकते हैं: मोटे चढ़ाना के साथ 6A संस्करण उपलब्ध है, और अनुरोध पर एक पावर जोड़ी और शेष पदों के साथ मानक सिग्नल संपर्कों के रूप में एक संस्करण का उत्पादन किया जाता है। 2 x 2 से 2 x 20 तक के पदों को बिना किसी टूलिंग शुल्क के स्ट्रिप से काटा जाता है। वैकल्पिक सुविधाओं में रिवर्स पावर इंसर्शन को रोकने के लिए एक पोलराइजिंग वॉल, एक कीड फर्स्ट पोजीशन, उच्च विश्वसनीयता कार्यक्रमों के लिए 0.76 या 1.27 माइक्रोन पर गोल्ड थिकनेस, और स्वचालित असेंबली के लिए एक लोकेटिंग पेग शामिल हैं। इंजीनियरिंग सहायता में आपके परिवेश तापमान और बोर्ड कॉपर क्षेत्र के लिए एक वर्तमान डेरेटिंग कर्व शामिल है।

1000 पीस प्रति एंटी-स्टैटिक बैग में डेसिकेंट के साथ पैक किया गया, दस बैग प्रति एक्सपोर्ट कार्टन। चूंकि ये पार्ट्स सेवा में गर्म चलते हैं, इसलिए प्रत्येक कार्टन में उत्पादन लॉट नंबर होता है जो उस बैच के लिए वर्तमान डेरेटिंग परीक्षण रिकॉर्ड से लिंक होता है। कार्टन फोम लाइन वाला होता है ताकि संपर्क स्प्रिंग्स पारगमन में प्री-लोडेड न हों, और इनर बैग नमी के खिलाफ हीट सील किया जाता है। एयर फ्रेट के लिए सकल वजन 15 किग्रा से कम रखा जाता है, और समुद्री माल ढुलाई को पैलेटाइज्ड और स्ट्रेच रैप किया जाता है। ओन-ब्रांड लेबल, बारकोडेड कार्टन और ड्रॉप टेस्टेड पैकेजिंग उपलब्ध हैं। प्रत्येक शिपमेंट में एक संपर्क प्रतिरोध रिपोर्ट, एक चढ़ाना मोटाई प्रमाण पत्र और एक तापमान वृद्धि परीक्षण सारांश शामिल है।
