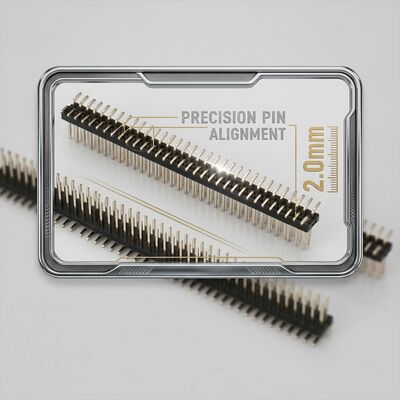

ऊंचा स्टैकिंग डबल रो पुरुष पिन हेडर कनेक्टर 2.54 मिमी पिच विस्तारित ऊंचाई पीसीबी बोर्ड स्पेसर

हमारे उच्च स्टैकिंग डबल रो पुरुष पिन हेडर कनेक्टर 2.54mm Pitch Extended Height PCB Board Spacer represents a precision-engineered interconnect solution designed for reliable board-to-board and wire-to-board connections in demanding electronic applicationsउच्च तापमान PA6T थर्मोप्लास्टिक इन्सुलेशन और सटीक मुहरदार पीतल संपर्क के साथ निर्मित,यह कनेक्टर श्रृंखला ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला में लगातार विद्युत प्रदर्शन प्रदान करती हैप्रत्येक कनेक्टर को कठोर गुणवत्ता निरीक्षण से गुजरना पड़ता है जिसमें संपर्क प्रतिरोध माप, इन्सुलेशन प्रतिरोध परीक्षण,और अंतर्राष्ट्रीय मानकों के अनुरूपता सुनिश्चित करने के लिए आवर्धन के तहत दृश्य निरीक्षण.

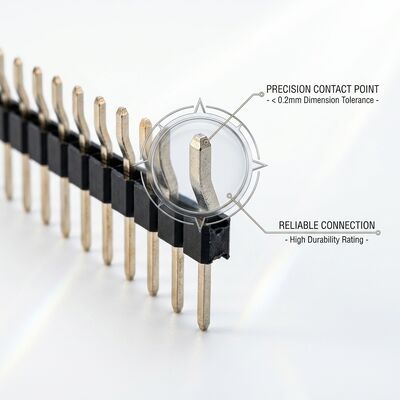

संपर्क प्रणाली उच्च चालकता पीतल मिश्र धातु की पिन का उपयोग करता है, जिसमें चयनित सोने या टिन को निकेल अंडरप्लेट पर लेपित किया जाता है,उच्च संक्षारण प्रतिरोध और उद्योग के बेंचमार्क से अधिक विश्वसनीय संभोग चक्र प्रदान करनाहमारी स्वचालित असेंबली लाइनें सटीक सम्मिलन प्रौद्योगिकी का उपयोग करती हैं जो लगातार पिन संरेखण और coplanarity सुनिश्चित करती है,उच्च मात्रा में उत्पादन वातावरण में सफल पीसीबी माउंट के लिए महत्वपूर्ण कारक. आइसोलेटर शरीर UL94V-0 रेटेड PA6T सामग्री से ढाला गया है, जिसे 30% ग्लास फाइबर से प्रबलित किया गया है,आयामी सटीकता बनाए रखते हुए 105°C तक निरंतर संचालन तापमान पर असाधारण थर्मल स्थिरता प्रदान करना.

• विस्तारित इन्सुलेटर ऊंचाईः7.0 मिमी से 25.0 मिमी तक अनुकूलन योग्य इन्सुलेटर बॉडी ऊंचाई स्टैक बोर्ड आर्किटेक्चर में घटक रिक्ति के लिए सटीक पीसीबी-टू-पीसीबी रिक्ति प्रदान करती है
• लंबी पिन टेल विकल्पः15.0 मिमी तक के विस्तारित छेद पूंछ मोटी पीसीबी और मल्टी-बोर्ड स्टैक-अप को समायोजित करते हैं जबकि पूर्ण सोल्डर संयुक्त अखंडता बनाए रखते हैं
• मेज़ानिन इंटरकनेक्ट तैयार:मेज़ानिन कार्ड आर्किटेक्चर में विश्वसनीय बोर्ड-टू-बोर्ड कनेक्शन सक्षम करता है, जिसमें विशिष्ट सिस्टम स्टैक-अप ऊंचाइयों से मेल खाने के लिए पिन लंबाई अनुकूलन उपलब्ध है
• थर्मल प्रबंधन अनुकूलःऊंचा डिजाइन ढेर बोर्डों के बीच माउंट गर्मी पैदा करने वाले घटकों के बेहतर संवहन शीतलन के लिए पीसीबी के बीच हवा का अंतर बनाता है
• विकिंग विरोधी डिजाइनःवैकल्पिक विरोधी घुमावदार सुविधा पित्त की पूंछ पर पित्त प्रवाह पिन ऊपर पिन के दौरान पित्त की पित्त के दौरान पित्त की पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त पित्त
• संरेखण गाइड सुविधाःअंधा-मैट मेज़ानिन कार्ड असेंबली में सटीक संभोग संरेखण सुनिश्चित करने के लिए अंत स्थितियों पर एकीकृत संरेखण स्तंभों या गाइड पिन के साथ उपलब्ध है

उच्च स्टैकिंग पिन हेडर मॉड्यूलर इलेक्ट्रॉनिक सिस्टम आर्किटेक्चर में महत्वपूर्ण इंटरकनेक्ट घटक हैं जिनमें पीसी/104 एम्बेडेड कंप्यूटर स्टैक, वीएमईबस और कॉम्पैक्टपीसीआई बैकप्लेन सिस्टम शामिल हैं,और औद्योगिक पीएलसी विस्तार मॉड्यूल इंटरफेसविस्तारित इन्सुलेटर ऊंचाई में निचले पीसीबी पर लगाए गए इलेक्ट्रोलाइटिक कंडेन्सर, ट्रांसफार्मर और हीट सिंक जैसे ऊंचे घटक हैं।तीन आयामी सर्किट पैकेजिंग को सक्षम करना जो सीमित संलग्नक मात्राओं के भीतर कार्यक्षमता को अधिकतम करता हैये कनेक्टर Arduino और Raspberry Pi HAT विस्तार बोर्ड डिजाइनों के लिए भी आवश्यक हैं जहां कनेक्टर संरेखण के लिए सटीक बोर्ड-टू-बोर्ड अंतराल की आवश्यकता होती है, and for automotive ECU module stacks in space-constrained engine compartment installations where elevated interconnects provide vibration-tolerant connections with thermal separation between heat-generating power stages and sensitive control electronics.

कनेक्टरों को ट्रांसपोर्ट के दौरान पिन झुकने से रोकने के लिए विशिष्ट इन्सुलेटर ऊंचाई संस्करण से मेल खाने वाली गुहा गहराई के साथ एंटी-स्टेटिक ट्रे में पैक किया जाता है।मानक ऊंचाई विन्यास के लिए उपलब्ध ट्यूब पैकेजिंगप्रत्येक पैकेज में इन्सुलेटर ऊंचाई और पिन सीधापन सत्यापन के लिए आयामी निरीक्षण रिपोर्ट शामिल हैं।कस्टम किटिंग सेवाएं, जिसमें पूर्व-संयुक्त पुरुष-महिला स्टैकिंग कनेक्टर सेट शामिल हैं, जो मिलान करने वाले स्पेसर हार्डवेयर और माउंटिंग शिकंजा के साथ उपलब्ध हैं।.

हमारी विनिर्माण सुविधा आईएसओ 9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत काम करती है, जिसमें कच्चे माल प्राप्त करने से लेकर तैयार उत्पाद शिपमेंट तक व्यापक ट्रेसेबिलिटी होती है।प्रत्येक उत्पादन बैच को सांख्यिकीय प्रक्रिया नियंत्रण निगरानी के अधीन किया जाता है, और अनुपालन दस्तावेज का प्रमाण पत्र अनुरोध पर उपलब्ध है।हम विशिष्ट पिन लंबाई के लिए लचीला अनुकूलन प्रदान करते हुए सिर्फ-समय पर वितरण आवश्यकताओं का समर्थन करने के लिए मानक विन्यास की पर्याप्त सूची बनाए रखते हैंइंजीनियरिंग नमूने योग्यता परीक्षण के लिए 48 घंटे के भीतर उपलब्ध हैं,और हमारी तकनीकी टीम कनेक्टर चयन और पीसीबी लेआउट अनुकूलन के साथ सहायता करने के लिए आवेदन इंजीनियरिंग समर्थन प्रदान करता हैकनेक्टर विनिर्माण में एक दशक से अधिक के अनुभव के साथ,हम बड़े पैमाने पर उत्पादन कार्यक्रमों के लिए प्रतिस्पर्धी मूल्य निर्धारण बनाए रखते हुए प्रदर्शन अपेक्षाओं से अधिक इंटरकनेक्ट समाधान प्रदान करने के लिए प्रतिबद्ध हैं.
