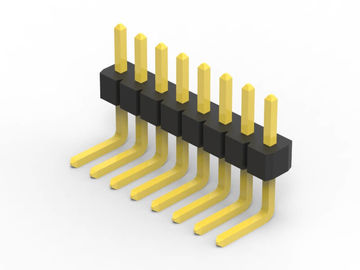

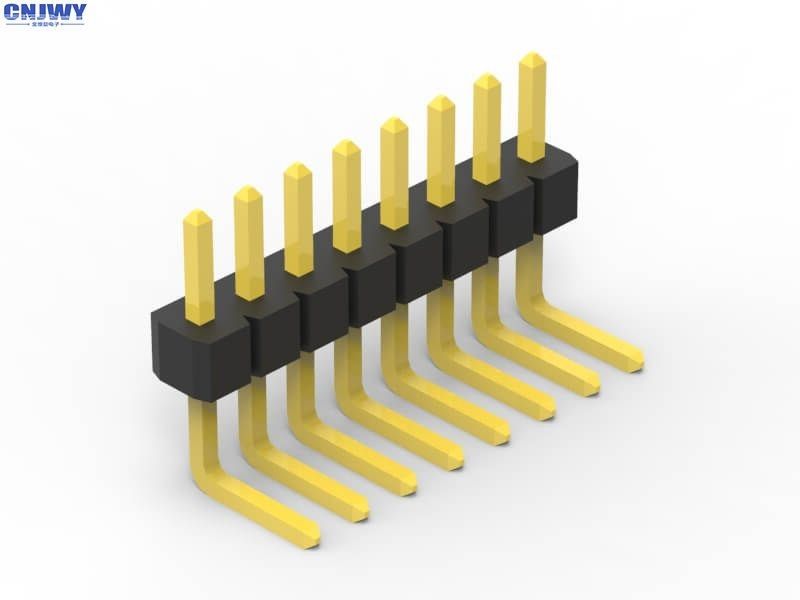

लंबी पिन हेडर एकल पंक्ति, वर्ग दाएं कोण हेडर कनेक्टर

लंबे पैर पुरुष पिन हेडर कनेक्टर छेद काले इन्सुलेटर के माध्यम से झुकने

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर पीसीबी पर लगाए गए कनेक्शन सिस्टम हैं। आमतौर पर पीसीबी कनेक्टर का उपयोग एक पीसीबी से दूसरे में संकेत या शक्ति स्थानांतरित करने के लिए किया जाता है,या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी के लिए या सेवे विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करते हैं, क्योंकि पीसीबी एक दूसरे से हार्ड वायर्ड नहीं हैं और उत्पादन प्रक्रिया में बाद में इकट्ठा किया जा सकता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यास की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः

• समानांतर या मेज़ानिन ️ दोनों कनेक्टर ऊर्ध्वाधर उन्मुखीकरण हैं;
• 90 डिग्री, दायां कोण, मदरबोर्ड से पुत्रीबोर्ड तक एक कनेक्टर ऊर्ध्वाधर, एक क्षैतिज है;
• 180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज दिशा में हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जा सकता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पुरुष पीसीबी कनेक्टर्स को अक्सर पिन हेडर के रूप में संदर्भित किया जाता है,क्योंकि वे बस पिन की पंक्तियाँ हैं. महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने वाला) हेडर रिसेप्टेकल्स कहा जा सकता है।

CNJWY क्यों चुनें?

स्वचालित उत्पादन

80% से अधिक CNJWY उत्पादों स्वचालित असेंबली लाइनों द्वारा निर्मित कर रहे हैं. बुद्धिमान के रूप में अधिक से अधिक व्यापक रूप से इस्तेमाल किया जा रहा है, हम केवल समय के विकास के लिए अनुकूल कर सकते हैं,ताकि हम अपने ग्राहकों को सबसे योग्य उत्पाद प्रदान कर सकें.

समय पर वितरण

प्रत्येक ग्राहक विशिष्ट होता है, इसलिए हमें अपने ग्राहकों द्वारा दिए गए प्रत्येक अवसर का लाभ उठाने के लिए समय पर हर डिलीवरी करनी होती है।

मूल्य बनाएं

व्यापार एक लंबी यात्रा की तरह है। मूल्य रास्ते में विचार है। ग्राहकों के लिए मूल्य बनाना कंपनी के लिए मूल्य बनाना है, क्योंकि आपसी जीत हमारा लक्ष्य है।

तत्काल प्रतिक्रिया

हर कोई समय-समय पर मुसीबत में पड़ जाता है, जैसे काम के समय में। तत्काल प्रतिक्रिया समय पर ग्राहकों की समस्याओं को हल करने के लिए संभव हो सकता है।

विनिर्देशः

1पिच:1.00mm ((0.039')

2कनेक्टर का नामः पीसीबी कनेक्टर/पिन हेडर

3इन्सुलेशन सामग्रीःPA6T UL 94-V0

4संपर्क सामग्री: तांबा मिश्र धातु

5. माउंटिंग प्रकारः छेद के माध्यम से

6पंक्ति संख्या: एकल

7संपर्क समाप्तिः निकेल पर सोना

8समाप्तिः सोल्डर

9रंगः काला

10वर्तमान रेटिंगः1.0 एएमपी

11. वोल्टेज प्रतिरोधः 500V एसी / डीसी

12संपर्क प्रतिरोधः 20mΩ अधिकतम

13संपर्क का आकारः स्क्वायर पिन

14. पिन लंबाईः अनुकूलन

15पिन उपलब्धः 2 पिन से 80 पिन तक

उत्पाद का उपयोगः

पुरुष पिन हेडर व्यापक रूप से विभिन्न उद्योगों जैसे ऑटोमोटिव, चिकित्सा उपकरण, कंप्यूटर और इतने पर में प्रयोग किया जाता है। जैसा कि नीचे छवि अनुप्रयोग परिदृश्य है। छवि सीमा है,अधिक जानकारी के लिए आप सीधे हमारी बिक्री टीम से संपर्क कर सकते हैं.
