छेद के माध्यम से पुरुष पिन हेडर कनेक्टर घुमावदार झुकने सोने फ्लैश

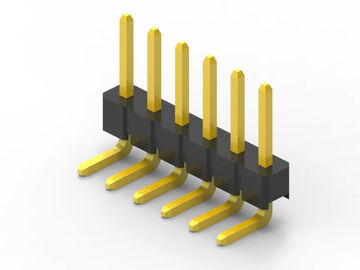

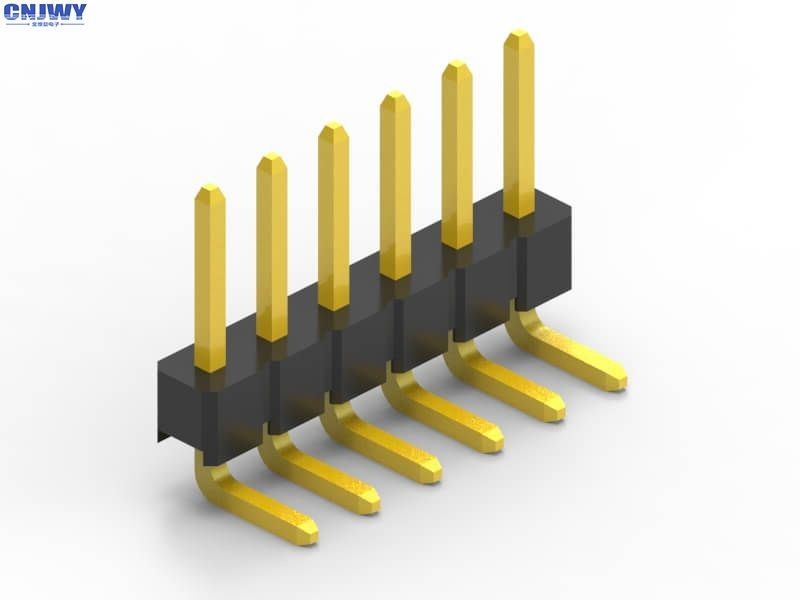

2.54 मिमी पुरुष पिन हेडर कनेक्टर एकल पंक्ति घुमावदार झुकने सोने फ्लैश

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर पीसीबी पर लगाए गए कनेक्शन सिस्टम हैं। आमतौर पर पीसीबी कनेक्टर का उपयोग एक पीसीबी से दूसरे में संकेत या शक्ति स्थानांतरित करने के लिए किया जाता है,या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी के लिए या सेवे विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करते हैं, क्योंकि पीसीबी एक दूसरे से हार्ड वायर्ड नहीं हैं और उत्पादन प्रक्रिया में बाद में इकट्ठा किया जा सकता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यास की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः

• समानांतर या मेज़ानिन ️ दोनों कनेक्टर ऊर्ध्वाधर उन्मुखीकरण हैं;
• 90 डिग्री, दायां कोण, मदरबोर्ड से पुत्रीबोर्ड तक एक कनेक्टर ऊर्ध्वाधर, एक क्षैतिज है;
• 180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज दिशा में हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जा सकता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पुरुष पीसीबी कनेक्टर्स को अक्सर पिन हेडर के रूप में संदर्भित किया जाता है,क्योंकि वे बस पिन की पंक्तियाँ हैं. महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने वाला) हेडर रिसेप्टेकल्स कहा जा सकता है।

विनिर्देशः

1पिच:2.54 मिमी ((0.1')

2कनेक्टर का नामः पीसीबी कनेक्टर/पिन हेडर

3इन्सुलेशन सामग्रीःPA6T UL 94-V0

4संपर्क सामग्री: तांबा मिश्र धातु

5: माउंटिंग प्रकारः छेद के माध्यम से

6: पंक्ति संख्या: एकल

7: संपर्क खत्मः सोना या टिन निकल पर

8समाप्तिः सोल्डर

9: रंगःमानक (काला) या अनुकूलित किया जा सकता है

10वर्तमान रेटिंगः3.0ए

11: प्रतिरोध वोल्टेज:500V AC/DC

12: संपर्क प्रतिरोध:20mΩ अधिकतम

13: संपर्क आकारः स्क्वायर पिन

14: पिन लंबाईः अनुकूलन

15: पिन उपलब्धः2पिन से 100पिन तक

CNJWY क्यों चुनें:

1. हम मूल्य समय, सबसे बड़ी मुद्रा के रूप में. यह अच्छी तरह से जाना जाता है कि आप कभी भी वापस खो समय नहीं मिल सकता है. हमारे सभी उत्पादों इस विचार के चारों ओर केंद्रित हैं. CNJWY में, हम अपने ग्राहकों के लिए एक अच्छा समय है.हम आपका समय बचाने के लिए सबसे अच्छा समाधान प्रदान करते हैं.2. हम दुनिया के स्वास्थ्य और सुरक्षा के प्रति गहरी प्रतिबद्धता रखते हैं। CNJWY आईएसओ 14001:2004 पर्यावरण प्रबंधन प्रणाली को लागू कर रहा है। हमने अपने पर्यावरण प्रदर्शन को बढ़ाया है।और हम इस नियम को अपने सभी व्यवसायों पर लागू करते हैं.

3सभी उत्पाद आपकी मांग के अनुसार अनुकूलित पैकेजिंग के लिए उपलब्ध हैं।

4. सबसे कुशल उत्पादन तेजी से वितरण बनाता है, जो नेतृत्व समय हमेशा अपनी उम्मीद से आगे सुनिश्चित करेगा.

उत्पाद का उपयोगः

पुरुष पिन हेडर व्यापक रूप से विभिन्न उद्योगों जैसे ऑटोमोटिव, चिकित्सा उपकरण, कंप्यूटर और इतने पर में प्रयोग किया जाता है। नीचे दी गई छवि अनुप्रयोग परिदृश्य है। छवि सीमा है,अधिक जानकारी के लिए आप सीधे हमारी बिक्री टीम से संपर्क कर सकते हैं
