Name: पुरुष पिन एकल पंक्ति हेडर कनेक्टर 2.0 मिमी पिच अनुकूलित पिन लंबाई
Brand: ShenZhen JWY Electronic Co.,Ltd
SKU: ST200-XXXXXX
Price: 499.01 USD
Availability: InStock

होम उत्पाद पुरुष पिन हेडर कनेक्टर

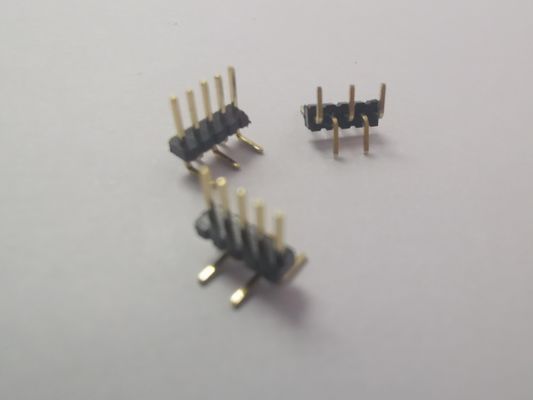

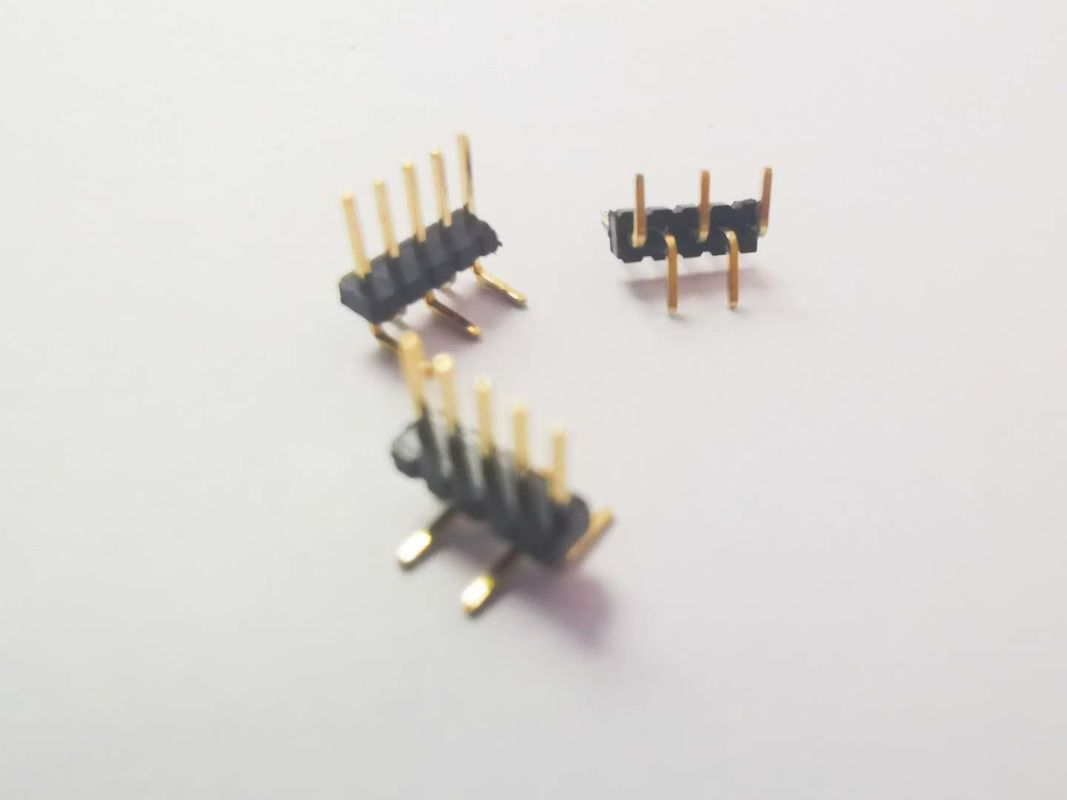

पुरुष पिन एकल पंक्ति हेडर कनेक्टर 2.0 मिमी पिच अनुकूलित पिन लंबाई

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	JWY
प्रमाणन:	UL/SGS/RoHs/REACH
मॉडल संख्या:	ST200-XXXXXX

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	2Kपीसी
मूल्य:	negotiable
पैकेजिंग विवरण:	पीई/ट्यूब/टेप/रील पैकेजिंग
प्रसव के समय:	7 से 15 कार्य दिवस
भुगतान शर्तें:	टी/टी एवं वेस्टर्न यूनियन
आपूर्ति की क्षमता:	प्रति दिन 100000 पीसी

संपर्क करें

विस्तृत उत्पाद विवरण

वर्तमान रेटिंग:	2.0 एएमपी	संपर्कसंपर्कप्रतिरोध:	20mΩ मैक्स
जोरदार प्रतिरोध:	500 वी एसी / डीसी	इन्सुलेशन प्रतिरोध:	1000MΩ मिन
प्रचालन तापमान:	-40 ℃ से + 105 ℃	नाम:	पुरुष पिन हेडर कनेक्टर
संपर्क चढ़ाना:	एयू या एसएन ओवर नी
प्रमुखता देना:	500 वी एकल पंक्ति हेडर कनेक्टर , PA6T एकल पंक्ति हेडर कनेक्टर , अनुकूलित लंबाई पुरुष पिन हेडर कनेक्टर

पुरुष पिन हेडर कनेक्टर एकल पंक्ति मध्य रेखा झुकने अनुकूलित पिन लंबाई

हेडर पुरुष और महिला कनेक्टर का कार्य सर्किट के भीतर अवरुद्ध या अलग-थलग सर्किटों के बीच एक पुल के रूप में कार्य करना और वर्तमान या संकेत संचरण का कार्य करना है।अंतराल मोटे तौर पर 2 में विभाजित किया जा सकता है.54 मिमी / 2.00 मिमी / 1.27 मिमी / 1.00 मिमी / 0.8 मिमी. इलेक्ट्रॉनिक्स, विद्युत उपकरणों और उपकरणों में उपयोग किए जाने वाले सार्वभौमिक कनेक्टर, मुख्य रूप से वर्तमान या संकेत संचरण के लिए।आमतौर पर प्लेट-टू-बोर्ड कनेक्शन बनाने के लिए सुइयों की एक पंक्ति के साथ संयोजन में प्रयोग किया जाता है

विनिर्देशः

कनेक्टर का प्रकार	हेडर
संपर्क प्रकार	पुरुष पिन
पिच	2.0mm ((0.079')
उपलब्ध पिन	2 पिन से 80 पिन तक
कनेक्टर का नाम	पीसीबी कनेक्टर
माउंटिंग प्रकार	छेद से
पंक्ति की संख्या	एकल
समाप्ति	सोल्डर
संपर्क समाप्त करें	निकेल पर सोना
ऑपरेशन तापमान	-40°C से +105°C
इन्सुलेशन सामग्री	PA6T UL94V-0
वर्तमान रेटिंग	2.0 एएमपी
वोल्टेज का सामना करें	500 वी एसी/डीसी
इन्सुलेशन रंग	काला
संपर्क सामग्री	तांबा मिश्र धातु

पीसीबी कनेक्टर क्या है?

प्रिंटेड सर्किट बोर्ड कनेक्टर पीसीबी पर लगाए गए कनेक्शन सिस्टम हैं। आमतौर पर पीसीबी कनेक्टर का उपयोग एक पीसीबी से दूसरे में संकेत या शक्ति स्थानांतरित करने के लिए किया जाता है,या उपकरण निर्माण में किसी अन्य स्रोत से पीसीबी के लिए या सेवे विनिर्माण के लिए डिजाइन की एक आसान विधि प्रदान करते हैं, क्योंकि पीसीबी एक दूसरे से हार्ड वायर्ड नहीं हैं और उत्पादन प्रक्रिया में बाद में इकट्ठा किया जा सकता है।

पीसीबी कनेक्टर की दिशाएँ

पीसीबी कनेक्टर शब्द एक बुनियादी मल्टीपिन कनेक्शन प्रणाली को संदर्भित करता है, आमतौर पर एक आयताकार लेआउट में।पीसीबी कनेक्टर्स की एक संभोग जोड़ी या तो बोर्ड-टू-बोर्ड या केबल-टू-बोर्ड (वायर-टू-बोर्ड) के लिए होगाबोर्ड-टू-बोर्ड लेआउट पीसीबी कनेक्शन अभिविन्यास की एक श्रृंखला दे सकते हैं, सभी 90 डिग्री की वृद्धि पर आधारित हैंः

समानांतर या मेज़ानिन ️ दोनों कनेक्टर ऊर्ध्वाधर उन्मुखीकरण हैं;
90 डिग्री, दायां कोण, मदरबोर्ड से पुत्रीबोर्ड तक एक कनेक्टर ऊर्ध्वाधर, एक क्षैतिज है;
180 डिग्री, कॉप्लानर, एज-टू-एज दोनों कनेक्टर क्षैतिज दिशा में हैं।

पीसीबी कनेक्टर्स के अन्य नाम

पीसीबी कनेक्टर्स को पीसीबी इंटरकनेक्ट उत्पाद के रूप में जाना जा सकता है। कनेक्शन के दोनों पक्षों के लिए विशिष्ट शब्दों का भी उपयोग किया जाता है। पुरुष पीसीबी कनेक्टर्स को अक्सर पिन हेडर के रूप में संदर्भित किया जाता है,क्योंकि वे बस पिन की पंक्तियाँ हैं. महिला पीसीबी कनेक्टर को सॉकेट, रिसेप्टेकल्स, या यहां तक कि (कुछ भ्रमित करने वाला) हेडर रिसेप्टेकल्स कहा जा सकता है।

उत्पाद का उपयोगः

पुरुष पिन हेडर व्यापक रूप से विभिन्न उद्योगों जैसे ऑटोमोटिव, चिकित्सा उपकरण, कंप्यूटर और इतने पर में प्रयोग किया जाता है। नीचे दी गई छवि अनुप्रयोग परिदृश्य है। छवि सीमा है,अधिक जानकारी के लिए आप सीधे हमारी बिक्री टीम से संपर्क कर सकते हैं

पुरुष पिन एकल पंक्ति हेडर कनेक्टर 2.0 मिमी पिच अनुकूलित पिन लंबाई 0
