एकल पंक्ति सीधी पुरुष पिन हेडर कनेक्टर 2.54 मिमी पिच-थ्रू-होल पीसीबी माउंट 40-पिन पट्टी

हमारा सिंगल रो स्ट्रेट मेल पिन हेडर कनेक्टर 2.54mm पिच थ्रू-होल पीसीबी माउंट 40-पिन स्ट्रिप, मांग वाले इलेक्ट्रॉनिक अनुप्रयोगों में विश्वसनीय बोर्ड-टू-बोर्ड और वायर-टू-बोर्ड कनेक्शन के लिए डिज़ाइन किया गया एक सटीक-इंजीनियर्ड इंटरकनेक्ट समाधान प्रस्तुत करता है। उच्च-तापमान PA6T थर्मोप्लास्टिक इंसुलेशन और सटीक-स्टैम्प्ड पीतल संपर्कों के साथ निर्मित, यह कनेक्टर श्रृंखला ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला में लगातार विद्युत प्रदर्शन प्रदान करती है। सिंगल कॉन्फ़िगरेशन उत्कृष्ट सिग्नल अखंडता बनाए रखते हुए इष्टतम पीसीबी स्पेस उपयोग सुनिश्चित करता है, जो औद्योगिक नियंत्रण प्रणालियों, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव मॉड्यूल और चिकित्सा उपकरण अनुप्रयोगों के लिए महत्वपूर्ण है। प्रत्येक कनेक्टर संपर्क प्रतिरोध माप, इंसुलेशन प्रतिरोध परीक्षण और आवर्धन के तहत दृश्य निरीक्षण सहित कठोर गुणवत्ता निरीक्षण से गुजरता है ताकि अंतरराष्ट्रीय मानकों के अनुपालन की गारंटी दी जा सके।

संपर्क प्रणाली उच्च-चालकता वाले पीतल मिश्र धातु पिन का उपयोग करती है जिसमें निकल अंडरप्लेट पर चयनात्मक सोने या टिन चढ़ाना होता है, जो उद्योग बेंचमार्क से अधिक बेहतर संक्षारण प्रतिरोध और विश्वसनीय मिलान चक्र प्रदान करता है। हमारी स्वचालित असेंबली लाइनें सटीक सम्मिलन तकनीक का उपयोग करती हैं जो लगातार पिन संरेखण और कोप्लानरिटी सुनिश्चित करती है, जो उच्च-मात्रा उत्पादन वातावरण में सफल पीसीबी माउंटिंग के लिए महत्वपूर्ण कारक हैं। इंसुलेटर बॉडी को 30% ग्लास फाइबर से मजबूत PA6T सामग्री से ढाला गया है, जो 105°C निरंतर ऑपरेटिंग तापमान तक असाधारण थर्मल स्थिरता प्रदान करता है, जबकि स्वचालित पिक-एंड-प्लेस संगतता के लिए आयामी सटीकता बनाए रखता है।

• सटीक-स्टैम्प्ड संपर्क: 0.64mm वर्ग क्रॉस-सेक्शन वाले पीतल मिश्र धातु पिन प्रति संपर्क 2.0A करंट रेटिंग के साथ विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं
• उच्च-तापमान इंसुलेटर: PA6T UL94V-0 रेटेड थर्मोप्लास्टिक बॉडी 30% ग्लास फाइबर से मजबूत है जो रीफ्लो सोल्डरिंग तापमान का सामना करती है

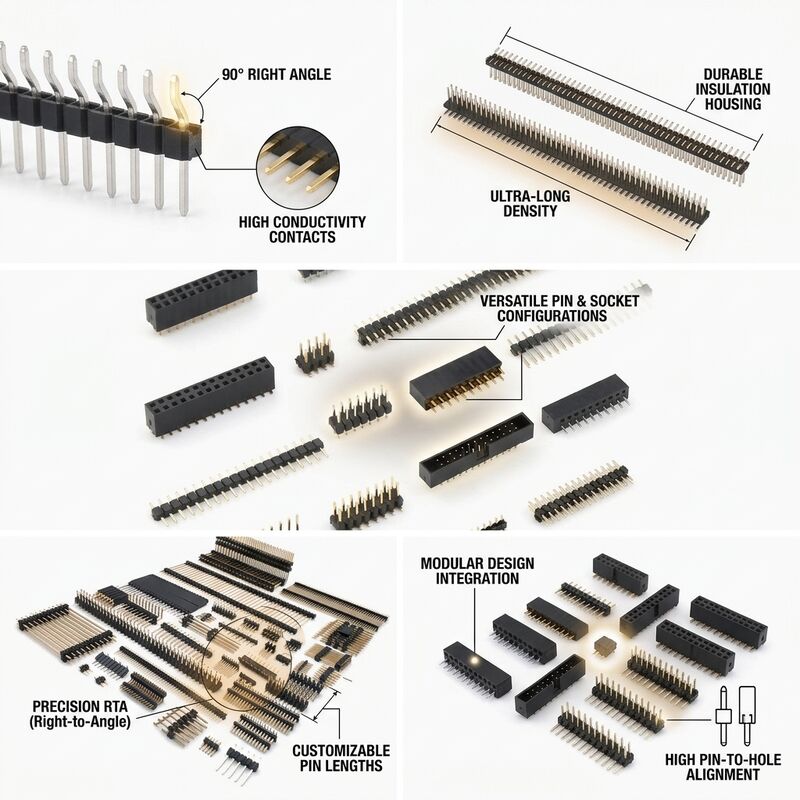

• बहुमुखी पिन गणना: सिंगल रो कॉन्फ़िगरेशन में 2 से 40 पोजीशन तक उपलब्ध है, अनुरोध पर कस्टम पिन गणना उपलब्ध है
• चयनात्मक चढ़ाना विकल्प: लागत और प्रदर्शन आवश्यकताओं को पूरा करने के लिए निकल पर सोने का फ्लैश या निकल पर टिन चढ़ाना विकल्प
• ब्रेकअवे डिज़ाइन: स्कोर किया गया इंसुलेटर आसन्न स्थितियों को नुकसान पहुंचाए बिना छोटे पिन गणनाओं में आसान अलगाव की अनुमति देता है
• स्वचालित असेंबली के लिए तैयार: ±0.1mm सहनशीलता के भीतर लगातार पिन संरेखण पिक-एंड-प्लेस उपकरण के साथ संगतता सुनिश्चित करता है

सिंगल रो स्ट्रेट पिन हेडर एम्बेडेड सिस्टम डेवलपमेंट बोर्ड, Arduino और Raspberry Pi एक्सेसरी शील्ड, औद्योगिक PLC I/O मॉड्यूल, LED डिस्प्ले ड्राइवर बोर्ड, पावर सप्लाई मॉड्यूल और विश्वसनीय बोर्ड-टू-बोर्ड इंटरकनेक्शन की आवश्यकता वाले उपभोक्ता इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से तैनात हैं। थ्रू-होल माउंटिंग स्टाइल कंपन या यांत्रिक तनाव के अधीन अनुप्रयोगों के लिए बेहतर यांत्रिक प्रतिधारण प्रदान करता है, जिससे ये कनेक्टर ऑटोमोटिव ECU मॉड्यूल, HVAC नियंत्रण बोर्ड और चुनौतीपूर्ण वातावरण में तैनात औद्योगिक स्वचालन उपकरण के लिए आदर्श बन जाते हैं। 2.54mm मानक पिच उद्योग-मानक प्रोटोटाइपिंग ब्रेडबोर्ड और परफबोर्ड के साथ संगतता सुनिश्चित करता है, जिससे उत्पाद विकास चक्रों के दौरान तेजी से डिजाइन पुनरावृति की सुविधा मिलती है।

मानक पैकेजिंग विकल्पों में छोटी मात्रा के लिए एंटी-स्टैटिक पीई बैग, स्वचालित असेंबली लाइनों के लिए कठोर प्लास्टिक ट्रे और उच्च-मात्रा एसएमटी-संगत संस्करणों के लिए टेप-एंड-रील शामिल हैं। प्रत्येक पैकेज को पूर्ण पता लगाने की क्षमता के लिए पार्ट नंबर, लॉट कोड, मात्रा और निर्माण की तारीख के साथ स्पष्ट रूप से लेबल किया गया है। विस्तारित शेल्फ-लाइफ आवश्यकताओं के लिए नमी अवरोधक पैकेजिंग उपलब्ध है। सभी उत्पादों का शिपमेंट से पहले 100% विद्युत परीक्षण किया जाता है, जिसमें MIL-STD-1916 मानकों के अनुसार AQL 0.65 नमूना निरीक्षण किया जाता है।

हमारी विनिर्माण सुविधा ISO 9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत संचालित होती है, जिसमें कच्चे माल की प्राप्ति से लेकर तैयार उत्पाद शिपमेंट तक व्यापक पता लगाने की क्षमता होती है। प्रत्येक उत्पादन लॉट सांख्यिकीय प्रक्रिया नियंत्रण निगरानी से गुजरता है, और अनुरोध पर अनुरूपता प्रमाण पत्र दस्तावेज उपलब्ध है। हम जस्ट-इन-टाइम डिलीवरी आवश्यकताओं का समर्थन करने के लिए मानक विन्यासों का पर्याप्त स्टॉक बनाए रखते हैं, जबकि विशेष पिन लंबाई, चढ़ाना विकल्प और पैकेजिंग प्रारूपों के लिए लचीला अनुकूलन प्रदान करते हैं। इंजीनियरिंग नमूने योग्यता परीक्षण के लिए 48 घंटों के भीतर उपलब्ध हैं, और हमारी तकनीकी टीम कनेक्टर चयन और पीसीबी लेआउट अनुकूलन के साथ सहायता करने के लिए अनुप्रयोग इंजीनियरिंग सहायता प्रदान करती है। कनेक्टर निर्माण विशेषज्ञता के एक दशक से अधिक के साथ, हम प्रदर्शन अपेक्षाओं से अधिक इंटरकनेक्ट समाधान देने के लिए प्रतिबद्ध हैं, साथ ही वॉल्यूम उत्पादन कार्यक्रमों के लिए प्रतिस्पर्धी मूल्य निर्धारण बनाए रखते हैं।
